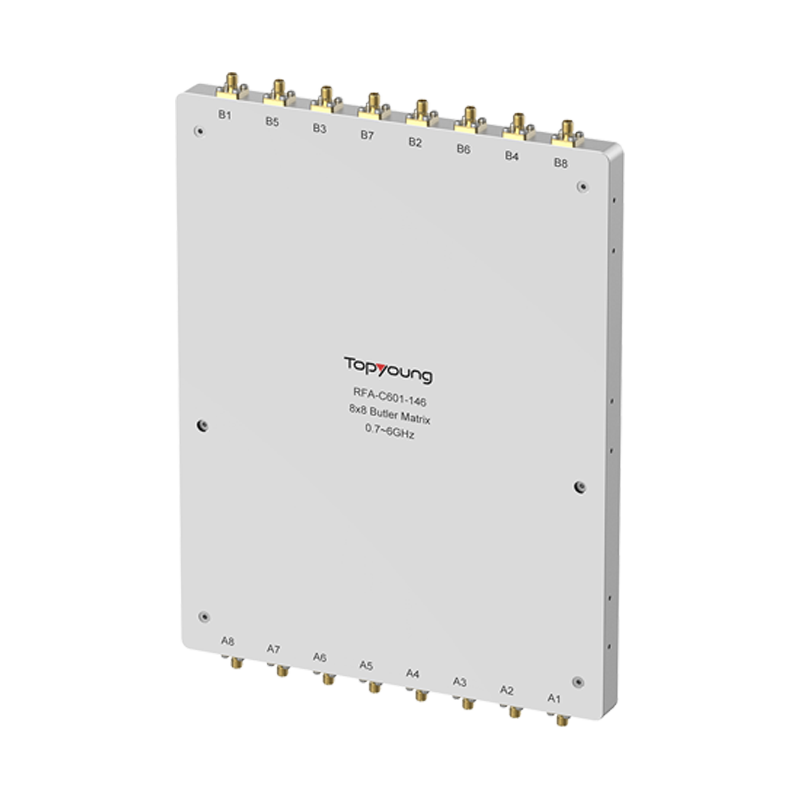

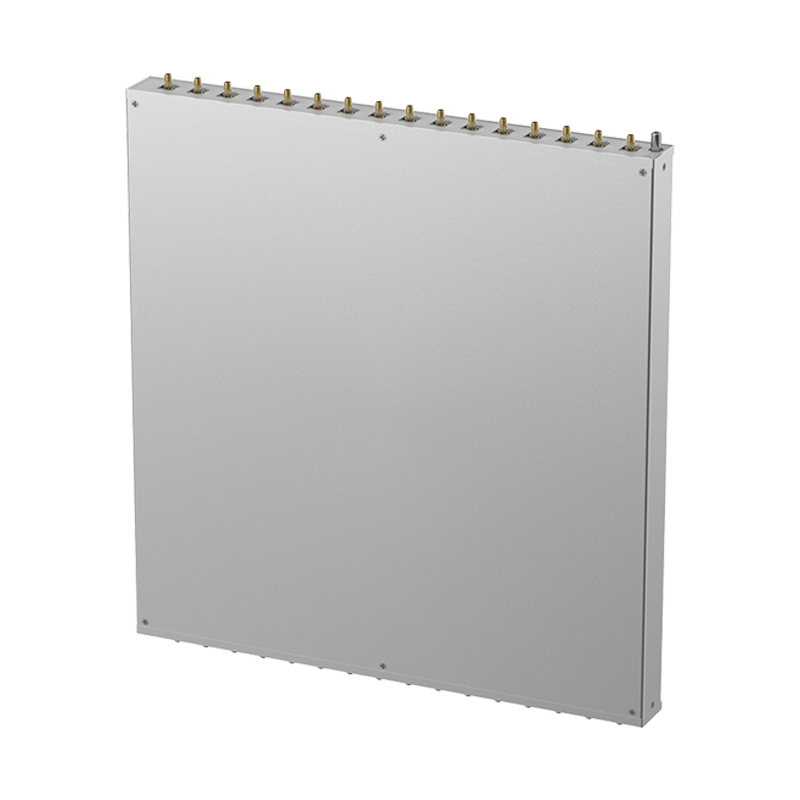

巴特勒矩阵

浏览量：

1705+

收藏量：

0+

产品概述

技术规格

型号	频率范围(MHz)	NR 频段代码	输入端驻波	输出端驻波	相位平坦度 (゜)	幅度平坦度(dB)	平均功率 ( dBm )	连接器
FBF3342S-32B8	3.3~4.2	n77	1.5	1.5	25	±6	±3	37	SMA
FBF3341S-32B16	3.3~4.1	n77	1.5	1.5	24	±6	±3	37	SMA
FBF3740S-32B16	3.7~4.0	n77	1.5	1.5	24	±6	±3	37	SMA
FBF3342S-64B8	3.3~4.2	n77	1.5	1.5	30	±6	±3	37	SMA
FBF2527S-64B16	2.5~2.7	n41	1.5	1.5	28	±5	±2	39	SMA
FBF3341S-64B16	3.3~4.1	n77	1.5	1.5	28	±6	±3	37	SMA
FBF1722S-64B16	1.7~2.2	n66	1.7	1.7	30	±5	±2	37	SMA

FBF3342S-32B8

垂直相位间隔(△β) 水平相位间隔(△Φ)	-112.5°	-67.5°	67.5°	112.5°
120°	B1	B3	B5	B7
-120°	B2	B4	B6	B8

FBF3341S-32B16

垂直相位间隔(△β) 水平相位间隔(△Φ)	-157.5°	-112.5°	-67.5°	-22.5°	22.5°	67.5°	112.5°	157.5°
120°	B1		B5		B9		B23
42°		B3		B7		B11		B15
-42°	B2		B6		B10		B14
-120°		B4		B8		B12		B16

FBF3740S-32B16

垂直相位间隔(△β) 水平相位间隔(△Φ)	-157.5°	-112.5°	-67.5°	-22.5°	22.5°	67.5°	112.5°	157.5°
120°	B1		B5		B9		B23
42°		B3		B7		B11		B15
-42°	B2		B6		B10		B14
-120°		B4		B8		B12		B16

FBF3342S-64B8

垂直相位间隔(△β) 水平相位间隔(△Φ)	-120°	-67.5°	67.5°	112.5°
120°	B1	B3	B5	B7
-120°	B2	B4	B6	B8

FBF2527S-64B16

垂直相位间隔(△β) 水平相位间隔(△Φ)	-157.5°	-112.5°	-67.5°	-22.5°	22.5°	67.5°	112.5°	157.5°
120°	B1		B5		B9		B13
42°		B3		B7		B11		B15
-42°	B2		B6		B10		B14
-120°		B4		B8		B12		B16

FBF3341S-64B16

垂直相位间隔(△β) 水平相位间隔(△Φ)	-157.5°	-112.5°	-67.5°	-22.5°	22.5°	67.5°	112.5°	157.5°
120°	B1		B5		B9		B13
42°		B3		B7		B11		B15
-42°	B2		B6		B10		B14
-120°		B4		B8		B12		B16

FBF1722S-64B16

垂直相位间隔(△β) 水平相位间隔(△Φ)	-157.5°	-112.5°	-67.5°	-22.5°	22.5°	67.5°	112.5°	157.5°
72°	B1		B5		B9		B13
18°		B3		B7		B11		B15
-18°	B2		B6		B10		B14
-72°		B4		B8		B12		B16
