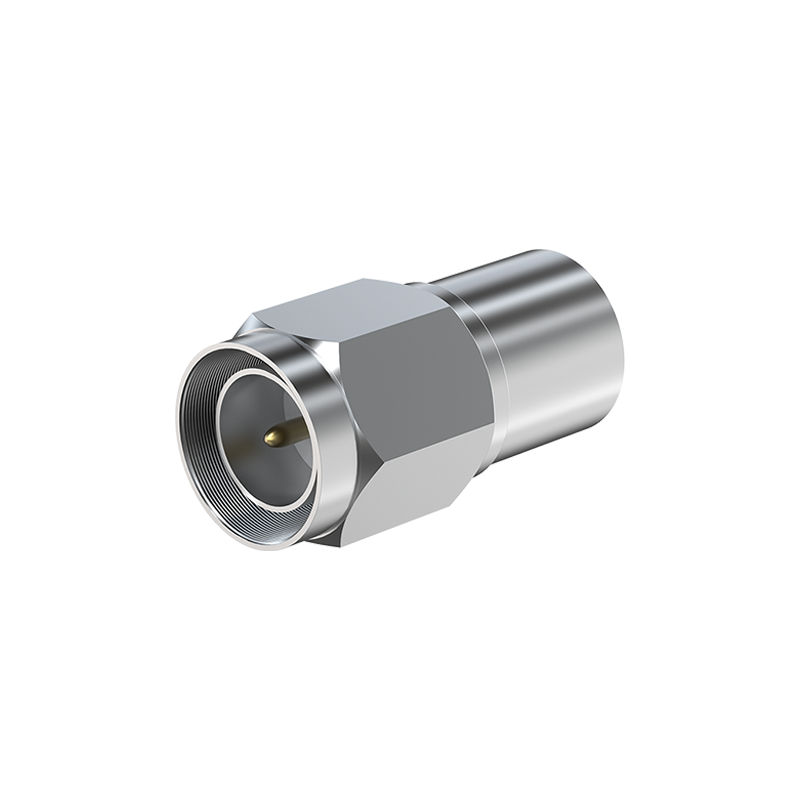

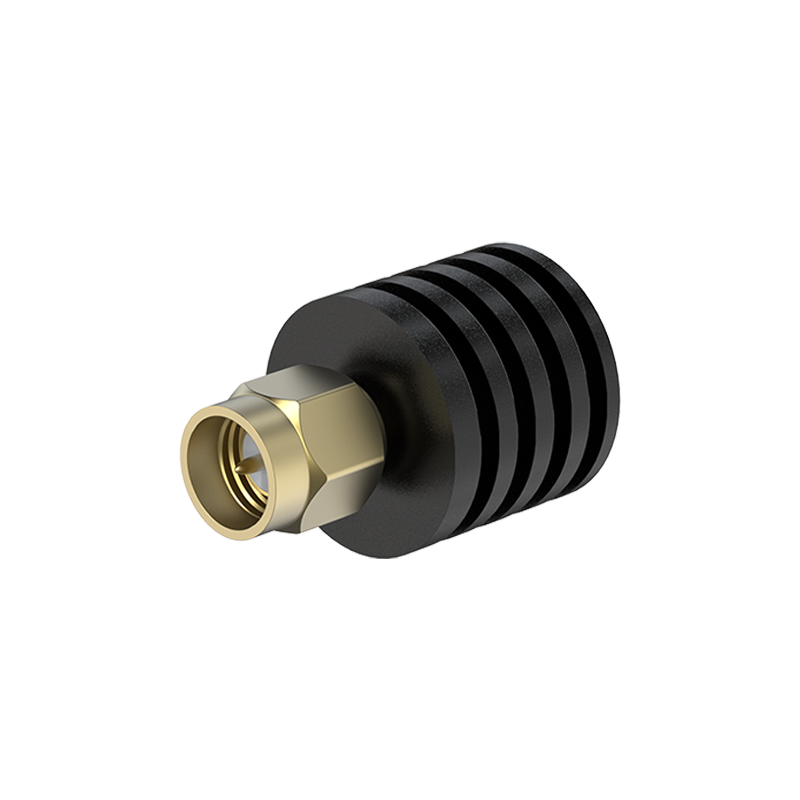

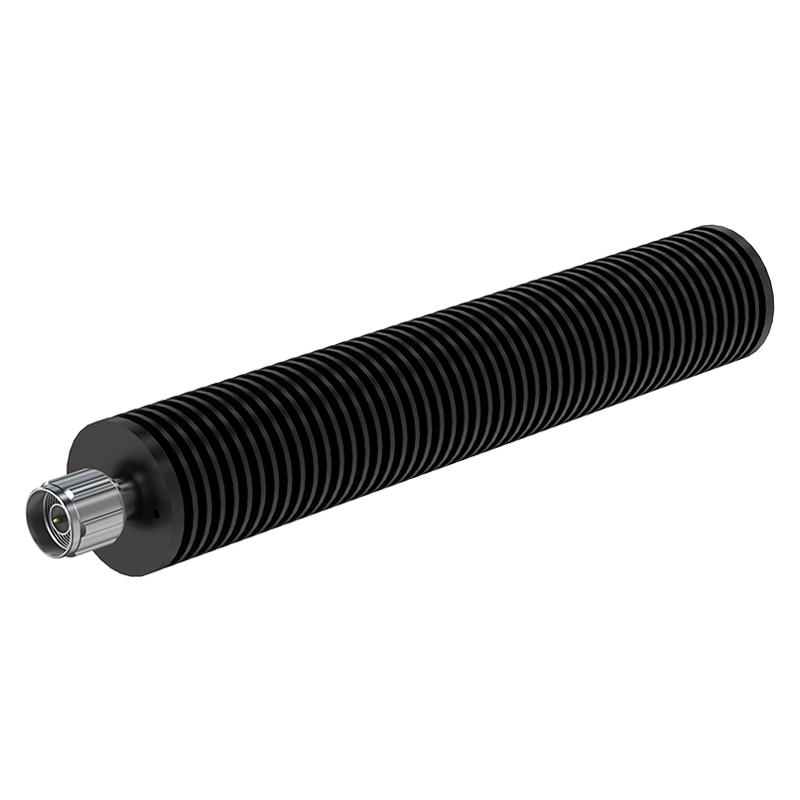

同轴负载

浏览量：2568+

收藏量：0+

▷ 频率可到 67GHz
▷ 可提供多功率的负载
▷ 具有低驻波、频率范围宽的特点

规格

NO.01

NO.02

NO.03

NO.04

NO.05

NO.06

NO.07

NO.08

NO.09

NO.10

NO.11

NO.12

NO.13

NO.14

NO.15

NO.16

NO.17

NO.18

NO.19

NO.20

NO.21

NO.22

NO.23

NO.24

NO.25

NO.26

NO.27

NO.28

NO.29

NO.30

NO.31

NO.32

NO.33

购买数量

付款方式

预付100%

相关推荐

型号	功率 (dB)	频率范围 (GHz)	驻波	连接器
TFZ0.5-4XM	0.5	DC~4	1.2	SMA/N-Male
TFZ0.5-18SM	0.5	DC~3	1.1	SMA-Male
TFZ0.5-18SM	0.5	3~18	1.2	SMA-Male
TFZ0.5-40KM	0.5	DC~40	1.2	2.92mm-Male
TFZ0.5-67-1.85F	0.5	DC~67	1.45	1.85mm-Female
TFZ01-6NM	1	DC~6	1.2	N-Male
TFZ01-18NM	1	DC~18	1.25	N-Male
TFZ02-6SM	2	DC~6	1.2	SMA-Male
TFZ02-12.4SM	2	DC~12.4	1.3	SMA-Male
TFZ02-18SM	2	DC~8	1.25	N-Male
		8~12.4	1.3
		12.4~18	1.4
TFZ02-40KF	2	DC~40	1.2	2.92mm-Female
TFZ05-4SM	5	DC~4	1.2	SMA-Male
TFZ05-18XM	5	DC~6	1.2	SMA/N-Male
TFZ05-18XM	5	6~18	1.3	SMA/N-Male
TFZ10-6SM	10	DC~6	1.2	SMA-Male
TFZ10-18SM	10	DC~8	1.25	SMA-Male
		8~12.4	1.35
		12.4~18	1.4
TFZ10-18NM	10	DC~8	1.25	N-Male
		8~12.4	1.3
		12.4~18	1.35
TFZ20-6SM	20	DC~6	1.2	SMA-Male
TFZ20-6NM	20	DC~6	1.2	N-Male
TFZ20-8SM	20	DC~8	1.25	SMA-Male
TFZ30-6SM	30	DC~6	1.2	SMA-Male
TFZ30-6NM	30	DC~6	1.2	N-Female
TFZ50-6NM	50	DC~6	1.25	N-Male
TFZ50S-6SF	50	DC~4	1.2	SMA-Female
TFZ50S-6SF	50	4~6	1.25	SMA-Female
TFZ50-18NF	50	DC~6	1.25	N-Female
		6~12.4	1.35
		12.4~18	1.4
TFZ100R-6NM	100	DC~6	1.25	N-Male
TFZ100S-18NM	100	DC~4	1.25	N-Male
		4~6	1.35
		6~12.4	1.4
		12.4~18	1.45
TFZ150R-4NF	150	DC~4	1.25	N-Female
TFZ150-18NF	150	DC~8	1.25	N-Female
		8~12.4	1.35
		12.4~18	1.45
TFZ200-6NM	200	DC~6	1.2	N-Male
TFZ200S-18NM	200	DC~8	1.25	N-Male
		8~12.4	1.35
		12.4~18	1.45
TFZ250R-6NF	250	DC~6	1.25	N-Female
TFZ250R-18NF	250	DC~4	1.2	N-Female
		4~8	1.25	N-Female
		8~12.4	1.3
		12.4~18	1.4

型号	A mm[inch]	B mm[inch]
TFZ0.5-4SM	16.3[0.54]	ф7.9[0.31]
TFZ0.5-18SM	15[0.59]	ф6.3[0.25]
TFZ02-6SM	11[0.43]	ф9[0.35]
TFZ02-12.4SM	13[0.51]	ф9[0.35]
TFZ02-18SM	21[0.83]	ф9[0.35]
TFZ02-40KM	12.8[0.5]	Ф6.5[0.26]

型号	A mm[inch]	B mm[inch]
TFZ02-40KF	11.9[0.47]	ф3.5[0.14]

型号	A mm[inch]	B mm[inch]
TFZ0.5-67-1.85F	16.7[0.66]	Ф7[0.28]

型号	A mm[inch]	B mm[inch]
TFZ0.5-4NM	30[1.18]	ф20[0.79]
TFZ01-6NM	32[1.26]	ф20.5[0.8]
TFZ01-18NM	32[1.26]	ф20.5[0.8]

型号	A mm[inch]	B mm[inch]
TFZ05-4SM	24[0.94]	ф15.5[0.61]
TFZ05-18SM	21[0.83]	ф19[0.75]
TFZ10-6SM	36[1.42]	ф15.8[0.62]
TFZ10-18SM	36[1.42]	ф15.8[0.62]
TFZ20-6SM	39.5[1.56]	ф38[1.5]
TFZ20-8SM	65[2.56]	ф15[0.59]
TFZ30-6SM	81[3.19]	ф17[0.67]

型号	A mm[inch]	B mm[inch]	C mm[inch]
TFZ50S-6SF	90[3.54]	60[2.36]	60[2.36]
TFZ200S-18NM	211.4[8.32]	50 [1.97]	50 [1.97]

型号	A mm[inch]	B mm[inch]	C mm[inch]
TFZ100R-6NM	146[5.75]	60[2.36]	100[3.94]

型号	A mm[inch]	B mm[inch]
TFZ50-18NF	85[3.34]	ф38[1.5]
TFZ150-18NF	210[8.27]	ф41[1.61]

型号	A mm[inch]	B mm[inch]	C mm[inch]
TFZ150R-4NF	161[6.34]	65[2.56]	120[4.72]
TFZ250R-4NF	228[8.98]	83[3.27]	76[2.99]
TFZ250R-18NF	228[8.98]	83[3.27]	76[2.99]

同轴负载是用于吸收来自传输线的微波能量，改善电路的匹配性能的无源单端口器件，广泛应用于无线电设备、电子仪器以及各种微波设备中。

我司同轴负载频率可到 67GHz，可提供 0.5W，2W，5W，10W，20W，30W，50W，100W，150W，200W 等多功率的负载，具有低驻波、频率范围宽的特点，连接器主要有N，SMA，2.92mm, 1.85mm。
