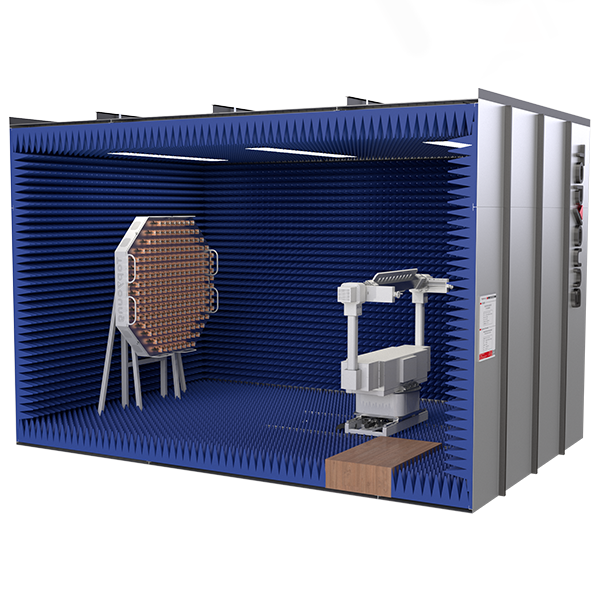

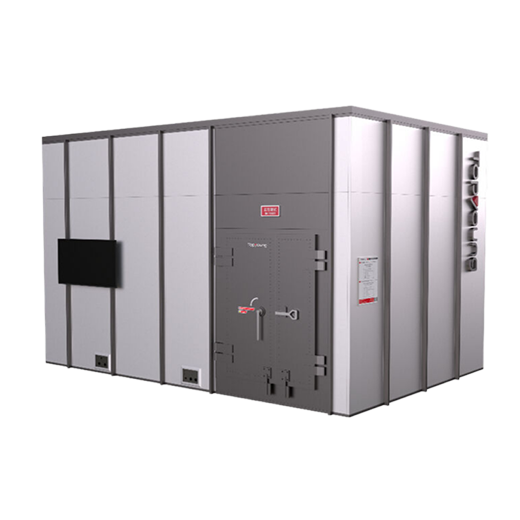

平面波发生器测试系统

浏览量:7938+ 收藏量:156+

▷ “小尺寸”与“大能力”的完美结合
▷ 近距离内实现远场测试效果
▷ 可写字楼部署,占地小、造价低

下载产品系列技术规格书

规       格
  • PWS1000
  • PWS1100
  • PWS3000
  • PWS3100
  • PWS7000
购买数量
付款方式
预付100%

标准产品清单


产品型号

PWS1000

PWS1100
PWS3000PWS3100PWS7000
频率范围(GHz)3~8.5
2.3~8.51.7~5.82.3~5.82.3~5.5
维数1D1D2D2D2D
¹暗室尺寸 L x W x H(m)
7.5x7x4TBD6.3x4.3x4.26.3x4.3x4.22x1.8x2.2
测量距离(m)
432.531
典型静区尺寸 @3.5 GHzφ1x1m φ1x1m φ1x1m φ1x1m L0.4xW0.2m
最大测量瞬时带宽(MHz)
400400100400200
静区幅度波动峰峰值(dB)1.21.21.21.21.0
静区相位波动峰峰值(°)1414141410
应用场景端到端性能测试产线射频测试研发射频测试研发射频测试产线射频测试

¹暗室尺寸:可根据用户实际使用场景进行调整。

室内远场在测量Massive MIMO天线系统时,受远场条件(2D²/λ)制约,需要十几米至几十米,占地空间巨大,造价昂贵。采用紧缩场尺寸虽有所减小,但需要加工和安装高精度的反射面,造价昂贵、对温湿度环境要求高、维护困难。而近场则无法有效解决有源天线的射频指标测试问题。

平面波生成器(Plane wave synthesizer, 简称PWS)作为一种成熟方案,创造性的利用平面波合成技术,在待测天线阵列较近的距离内形成准平面波,生成了较完美的静区,极大缩短了测试距离最开始应用于5G mMIMO基站射频测试,并写入了3GPP国际标准。

与传统OTA场地相比,PWS具有尺寸紧凑、便于在办公楼快速部署、造价适宜、测量便捷等优点,是业界目前最具性价比的测试场之一。
