功分器

浏览量:2721+ 收藏量:0+

▷ 频率范围可覆盖0.1~50GHz
▷ 可提供多种分路形式
▷ 低驻波,低损耗,隔离度高

下载产品系列技术规格书

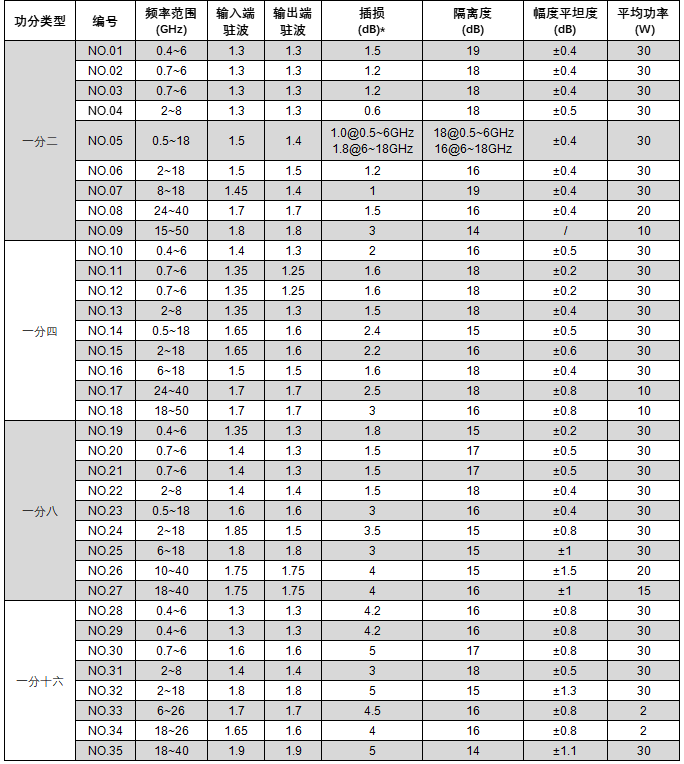

规       格
  • NO.01
  • NO.02
  • NO.03
  • NO.04
  • NO.05
  • NO.06
  • NO.07
  • NO.08
  • NO.09
  • NO.10
  • NO.11
  • NO.12
  • NO.13
  • NO.14
  • NO.15
  • NO.16
  • NO.17
  • NO.18
  • NO.19
  • NO.20
  • NO.21
  • NO.22
  • NO.23
  • NO.24
  • NO.25
  • NO.26
  • NO.27
  • NO.28
  • NO.29
  • NO.30
  • NO.31
  • NO.32
  • NO.33
  • NO.34
  • NO.35
购买数量
付款方式
预付100%

相关推荐

功分器

* 插损值为超出理论分配损耗后的值

* 工作温度:-40℃~+70摄氏度

如需其他规格,请联系客服。


功分类型型号频率范围
(GH2)
输入端
驻波
输出端
驻波
插损
(dB)
隔离度
(dB)
幅度平坦度
(dB)
平均功率
(W)
一分二功分器TPD-0.4G6-2S0.4~61.301.251.018±0.430
TPD-51-2S0.7~61.301.251.018±0.430
TPD-51-2N0.7~61.301.251.020±0.550
TPD-0.7G8.5-2S0.7~8.51.501.352.018±0.530
TPD-18-2S2~81.301.200.620±0.330
TPD-21-2S0.5~181.501.401.0@0.5~6GHz
1.8@6~18GHz
18@0.5~6GHz
16@6~18GHz
±0.430
TPD-26-2S8~181.451.401.019±0.210
一分四功分器TPD-0.4G6-4S0.4~61.401.302.016±0.530
TPD-51-4S0.7~61.351.251.218±0.550
TPD-51-4N0.7~61.401.352.016±0.2100
TPD-0.7G8.5-4S0.7~8.51.601.402.518±0.530
TPD-18-4S2~81.401.351.217±0.430
TPD-23-4S2~181.651.602.216±0.630
一分八功分器TPD-0.4G6-8S0.4~61.351.303.515±0.280
TPD-51-8S0.7~61.401.302.518±0.530
TPD-51-8N0.7~61.451.402.016±0.5100
TPD-0.7G8.5-8S0.7~8.51.601.402.518±0.530
TPD-18-8S2~81.401.401.518±0.430
TPD-21-8S0.5~181.601.607.016±0.420
一分十六功分器TPD-0.4G6-16S0.4~61.501.454.018±0.530
TPD-51-16S0.7~61.451.403.518±0.530
TPD-18-16S2~81.401.403.018±0.520

长按表格可拖动滚动条

*插损值为超出理论分配损耗后的值

**工作温度:-40℃~+70℃

型号A mm[inch]B mm[inch]C mm[inch]D mm[inch]E mm[inch]
TPD-0.4G6-2S52[2.05]42[1.65]12[0.47]33[1.3]38.1[1.5]
TPD-51-2S52[2.05]42[1.65]12[0.47]33[1.3]38.1[1.5]
TPD-18-2S52[2.05]42[1.65]12[0.47]25.4[1]38.1[1.5]
TPD-21-2S52[2.05]40[1.57]12[0.47]19[0.75]38.1[1.5]
TPD-26-2S40[1.57]30[1.18]10[0.39]17[0.67]38.1[1.5]
型号A mm[inch]B mm[inch]C mm[inch]D mm[inch]E mm[inch]F mm[inch]G* mm[inch]
TPD-0.4G6-4S68.5[2.7]84[3.31]10.5[0.41]13[0.51]63.5[2.5]50.8[2]38.1[1.5]
TPD-51-4S84[3.31]68.5[2.7]10.5[0.41]12.7[0.5]63.5[2.5]50.8[2]38.1[1.5]
TPD-18-4S50[1.97]56[2.2]10[0.39]13[0.51]50[1.97]45[1.77]/
TPD-23-4S50[1.97]70[2.67]10[0.39]20[0.79]65[2.56]28[1.1]/

*:/表示该型号无侧边安装孔

型号A mm[inch]B mm[inch]C mm[inch]D mm[inch]E mm[inch]F mm[inch]G* mm[inch]
TPD-0.4G6-8S130.2[5.13]105.4[4.15]12[0.47]12.7[0.5]97.8[3.85]100.08[3.94]101.6[4]
TPD-51-8S86[3.39]118[4.65]10.5[0.41]12.7[0.5]113[4.45]66.5[2.62]/
TPD-18-8S63[2.46]108[4.25]10[0.39]13[0.51]103[4.06]58.5[2.3]/
TPD-21-8S161.9[6.37]147.3[5.8]12.7[0.5]13.2[0.52]138.4[5.45]101.6[4]/
TPD-23-8S67[2.64]149[5.87]10[0.39]19[0.75]144[5.67]62[2.44]/

*:/表示该型号无侧边安装孔

型号A mm[inch]B mm[inch]C mm[inch]D mm[inch]E mm[inch]
TPD-0.4G6-16S110[4.33]210.2[8.28]10.5[0.41]199.5[7.85]47[1.85]
TPD-51-16S86.2[3.39]210.2[8.28]10.5[0.41]199.5[7.85]47[1.85]
TPD-18-16S92[3.62]210[8.27]12.7[0.5]199.5[7.85]47[1.85]

功分器是将射频信号按等幅等相或不等幅、不等相分配成若干分路,此产品主要应用于移动通信和国防军工等领域。

我司等幅等相功分器频率范围可覆盖 0.1~50GHz,可提供一分二,一分三,一分四,……,一分三十二等多种分路形式,具有低驻波,低损耗,隔离度高的特点,连接器主要有 N,SMA,3.5mm,2.92mm,2.4mm。
