程控衰减系统

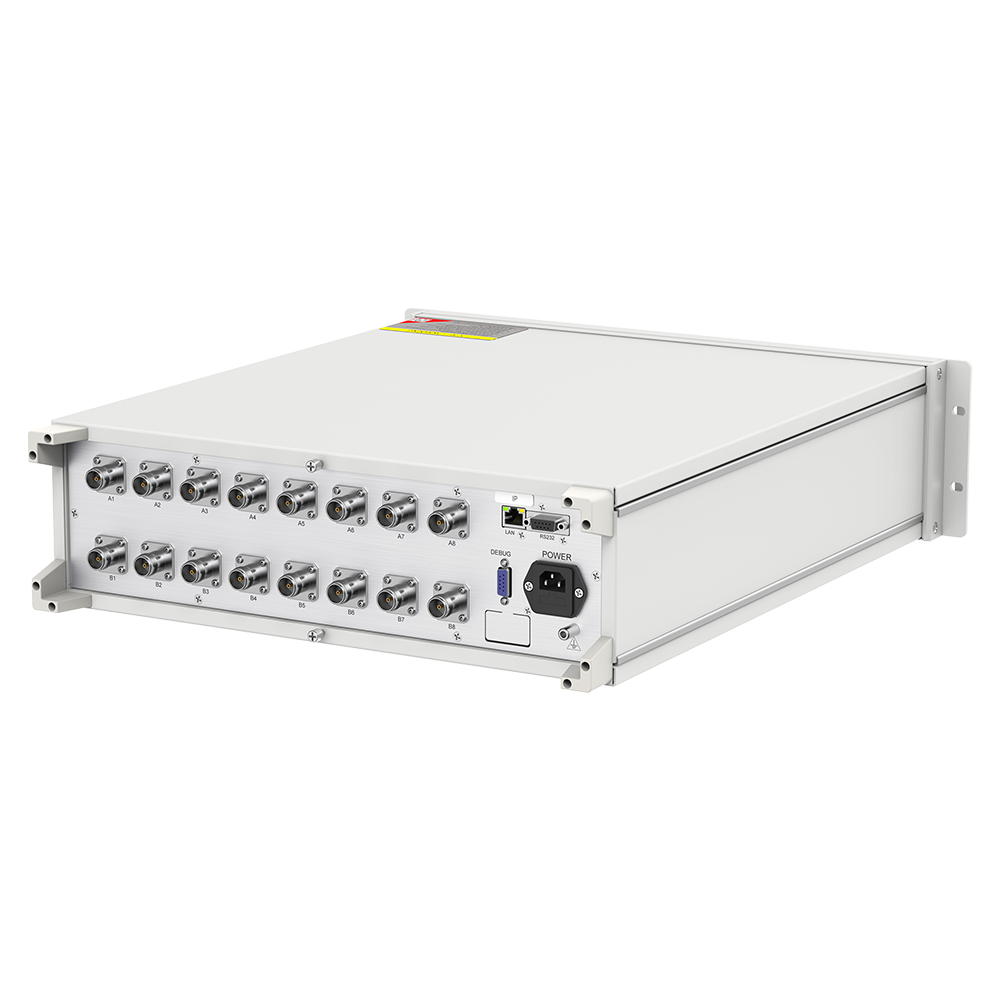

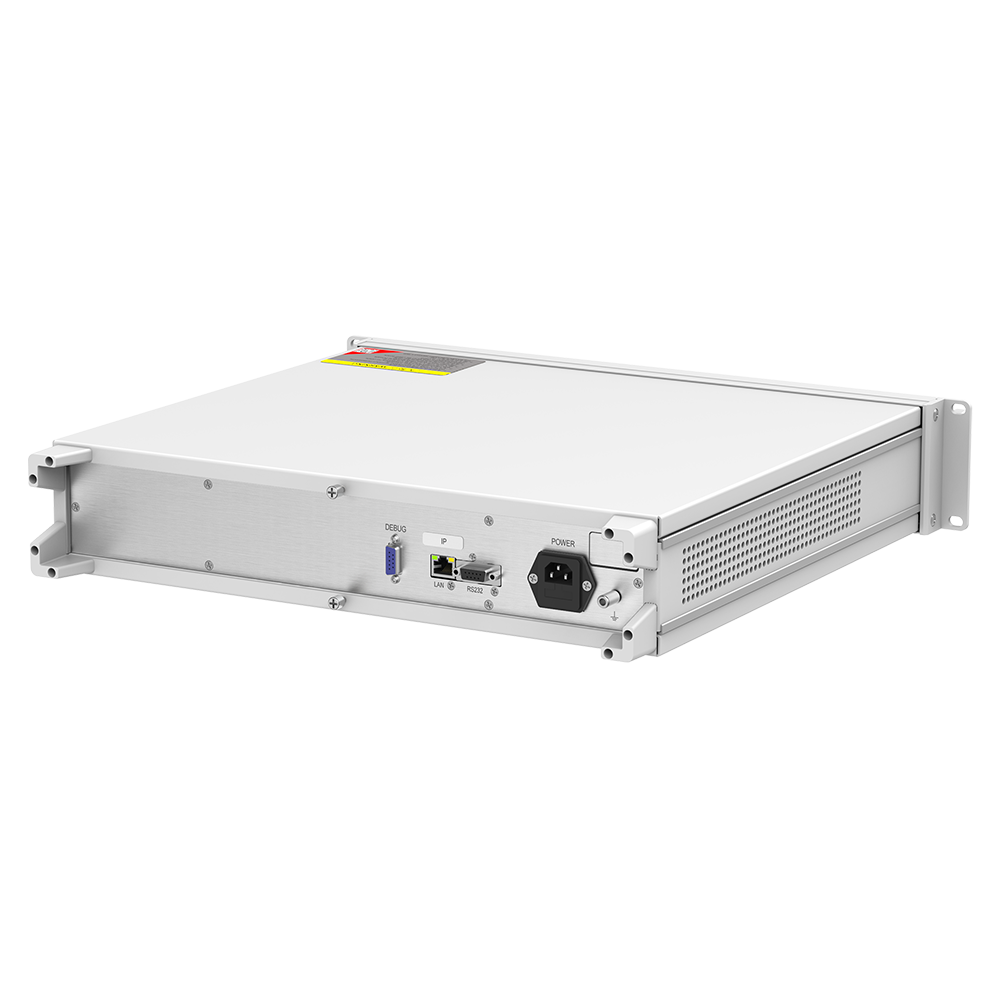

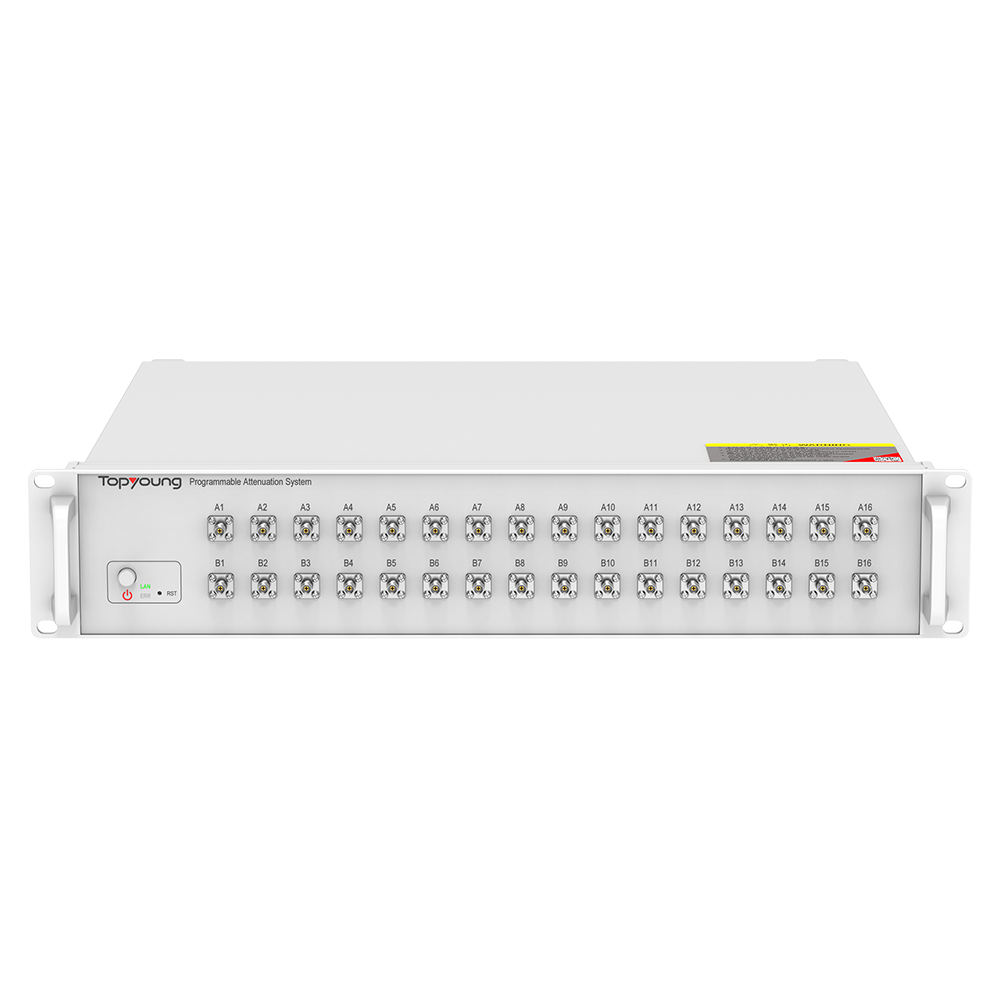

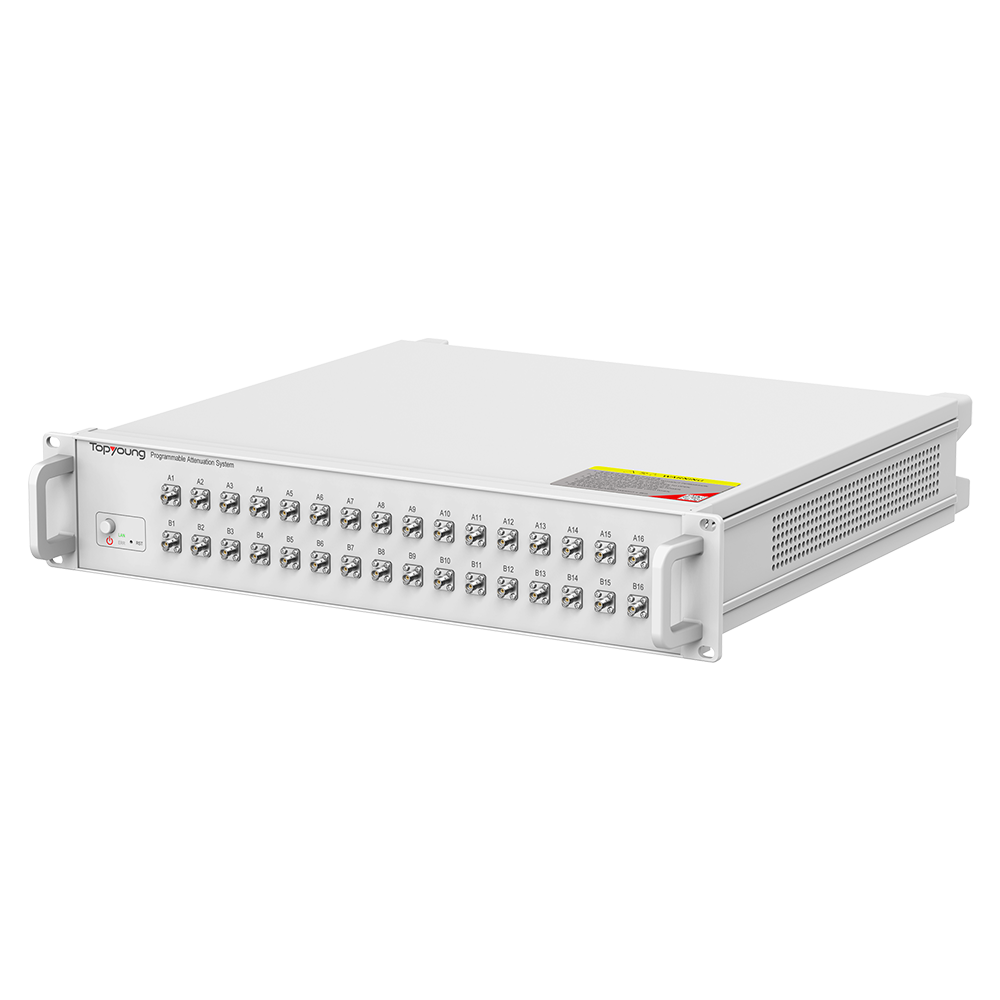

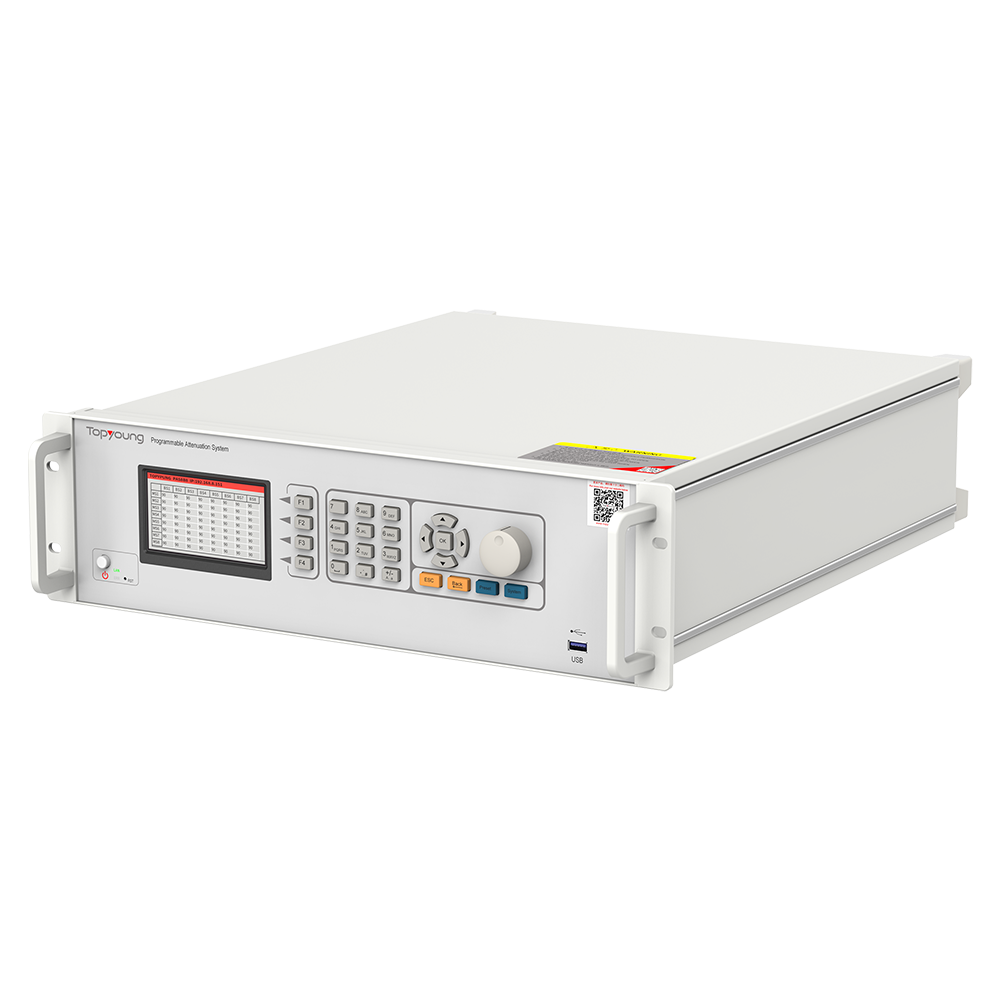

机架式程控衰减系统

浏览量：6051+

收藏量：7+

▷ 透明传输，不分析任何用户信息
▷ 上千独立射频信道的任意功率控制
▷ 低损耗，便于远程集中控制

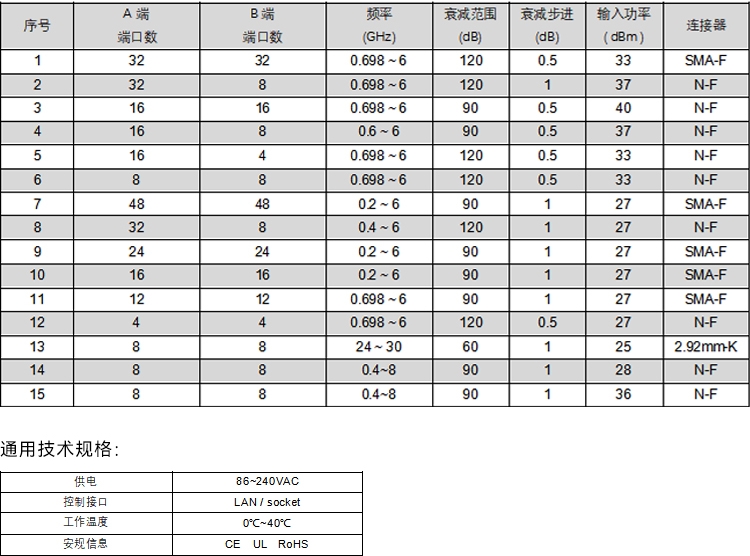

规格

NO.01

NO.02

NO.03

NO.04

NO.05

NO.06

NO.07

NO.08

NO.09

NO.10

NO.11

NO.12

NO.13

NO.14

NO.15

购买数量

付款方式

预付100%

相关推荐

软件功能

图形可视化界面		直观地显示和设置每个通道的衰减值
通道设值		图形设值以满足用户的各种习惯
自动表格数据循环		支持设置自动表格，用户可以设置开始和结束衰减，步长，通道切换速度和周期数，也可以通过导入文件(*.csv)进行控制
端口自定义名		可以为设备的 RF端口创建别名，这有助于您快速理解软件接口上的整个测试连接
API指令		为自动化测试提供 API指令
图形化模拟		可以图形化地模拟出 UE 以设置的路径在每个单元中移动

mBn 矩阵系列

型号*	A端口数量	B端口数量	通道损耗 (dB)	频率范围 (GHz)	A端口承受功率 (dBm)	B端口承受功率 (dBm)	连接器
TAS32B32-51-90-0.5S-DES	32	32	50	0.7 ~ 6	39	39	SMA
TAS32B32-0.7G8-90-0.5S-DES	32	32	55	0.7 ~ 8	39	39	SMA
TAS16B16-51-XX-0.5S-DES	16	16	45	0.7 ~ 6	36	36	SMA
TAS16B16-0.7G8-XX-0.5S-DES	16	16	50	0.7 ~ 8	36	36	SMA
TAS8B8-51-XX-0.5N-DES	8	8	32	0.7 ~ 6	33	33	N
TAS8B8-0.7G8-XX-0.5N-DES	8	8	34	0.7 ~ 8	33	33	N
TAS8B8-24G40-XX-0.5K-DES	8	8	39	24 ~ 40	34	34	2.92mm

长按表格可拖动滚动条

* 产品型号中的“xx” 有120，90 dB 两种动态范围可选

mTn 矩阵系列

型号	A端口数量	B端口数量	通道损耗 (dB)	频率范围 (GHz)	衰减范围/步进 (dB)	A端口承受功率 (dBm)	B端口承受功率 (dBm)	连接器
TAS24T24-0.2G8-120-0.5S-DES	24	24	16	0.2 ~ 8	120/0.5	24	24	SMA
TAS24T24-0.2G6-90-0.5S-DES	24	24	10	0.2 ~ 6	90/0.5	24	24	SMA
TAS24T24-0.2G8-90-0.5S-DES	24	24	12	0.2 ~ 8	90/0.5	24	24	SMA
TAS16T16-0.2G8-120-0.5S-DES	16	16	16	0.2 ~ 8	120/0.5	24	24	SMA
TAS16T16-0.2G6-90-0.5S-DES	16	16	10	0.2 ~ 6	90/0.5	24	24	SMA
TAS16T16-0.2G8-90-0.5S-DES	16	16	12	0.2 ~ 8	90/0.5	24	24	SMA
TAS8T8-0.2G8-120-0.5S-DES	8	8	16	0.2 ~ 8	120/0.5	24	24	SMA
TAS8T8-0.2G6-90-0.5N-DES	8	8	10	0.2 ~ 6	90/0.5	24	24	N
TAS8T8-0.2G8-90-0.5N-DES	8	8	12	0.2 ~ 8	90/0.5	24	24	N
TAS8T8-24G40-60-0.5K-ES	8	8	12	24 ~ 40	60/0.5	25	25	2.92mm
TAS8T8-0.1G40-60-0.5K-ES	8	8	12	0.1 ~ 40	60/0.5	25	25	2.92mm

*:中所列产品均为热销产品和推荐产品。客户也可以根据选型指南提出实际需求，并与我们进行沟通。

电气性能

电源/功耗	100-240V~/ 75W mBn 系列 100-240V~/ 25W mTn 系列
控制接口	LAN / socket
工作温度	0℃~40℃

安规

European Union	EMC 2014/30/EU, EN 61326-1:2013 Low Voltage Directive 2014/35/EU Safety EN 61010-1:2010, AMD1:2016 RoHS Directive 2015/863/EU
USA	FCC CFR 47 PART 18:2021 FCC MP-5:1986

程控衰减系统是一款射频功率控制产品，可以对信道幅度进行调整。

我司程控衰减系统频率范围可覆盖 Sub6G 所有频段以及毫米波的 24~30GHz 频段。可提供 4-4、8-8、……、32×32 等矩阵规模产品。连接器主要有 N，SMA，2.92mm等。

程控衰减系统针对射频功率控制，实现基站和终端之间测试信道的简单空口模拟，实现全自动化测试：

主要应用场景：

— 基站/终端压力测试

— 基站/终端功能验证测试

— 基站/终端外场路测环境简单模拟

测试场景如下：

程控衰减矩阵
