射频测试电缆组件
射频测试电缆组件
射频测试电缆组件
射频测试电缆组件
射频测试电缆组件
射频测试电缆组件

射频测试电缆组件

浏览量：8860+ 收藏量：3457+

▷ 仪器‑被测件互联，实现射频信号低失真传输，保障测试可靠性
▷ 两大系列可选，稳幅稳相、等幅等相，适配幅相类测试
▷ 最高 DC‑50GHz，覆盖微波、毫米波测试应用
▷ 射频指标优良，低插损、高屏蔽、低驻波
▷ 弯折幅相稳定，反复弯曲下幅度相位变化小
▷ 可定制长度，N/SMA/2.92mm 多种接头可选

下载产品系列技术规格书

规       格
  • N/SMA-J/J-xxxx-6(RG223)
  • SMA-J/J-xxxx-8.5(PS205)
  • SMA-J/J-xxxx-8.5(PM150)
  • SMA-J/J-xxxx-18(PS200)
  • 2.92mm-J/J-xxxx-40(PS320)
购买数量
立即咨询

相关推荐

标准产品清单

产品名称

射频电缆组件

6GHz

稳幅稳相电缆组件

8.5GHz

等幅等相电缆组件

8.5GHz

稳幅稳相电缆组件

18GHz

等幅等相电缆组件

40GHz

产品型号

N/SMA-J/J-xxxx-

6(RG223)

SMA-J/J-xxxx-

8.5(PS205)

SMA-J/J-xxxx-

8.5(PM150)

SMA-J/J-xxxx-

18(PS200)

2.92mm-J/J-xxxx-

40(PS320)

频率范围 (GHz)

DC~6DC~8.5DC~18DC~18DC~40

插入损耗 (dB)

1.3dB/m0.9 dB/m1.3dB/m2.5dB/m4.0dB/m
驻波比1.301.251.201.301.35

幅度稳定度 (dB)

N/A±0.03/m±0.03/m±0.05/m±0.15/m

相位稳定度 (°)

N/A±2±2±2±5

幅度一致性 (dB）

N/AN/A±0.2N/A±0.25

相位一致性 (°）

N/AN/A±2.5N/A±0.8

最可重复弯曲半径 (mm)

5025352545
射频连接器N，SMASMASMASMA2.92mm

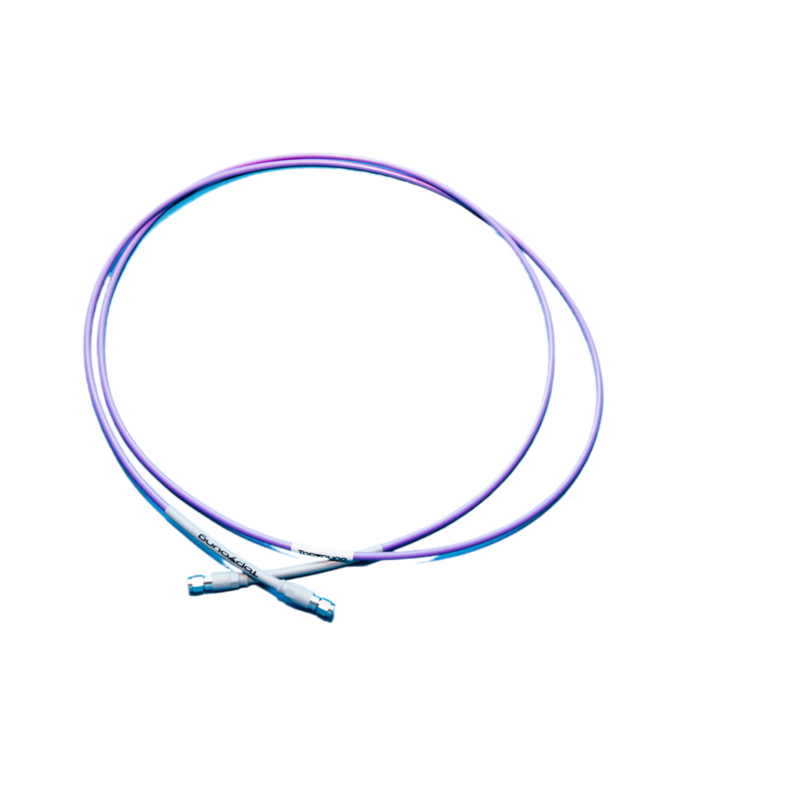

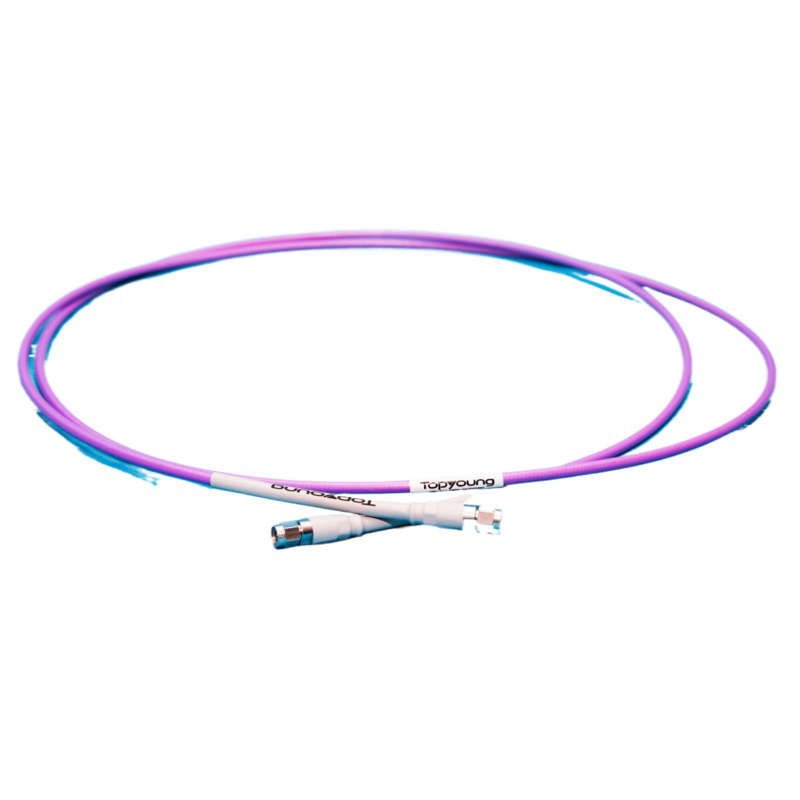

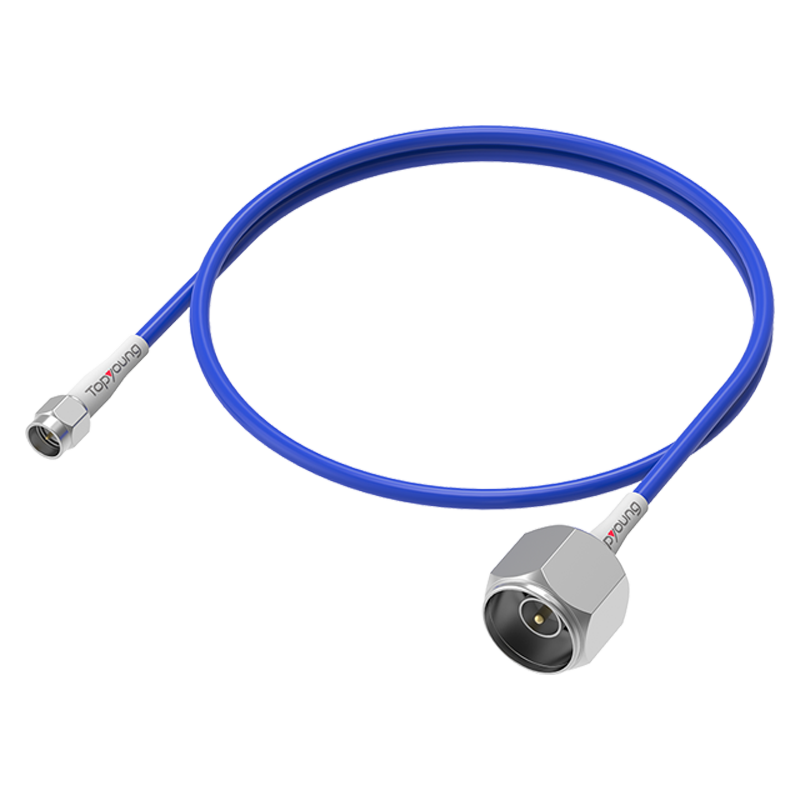

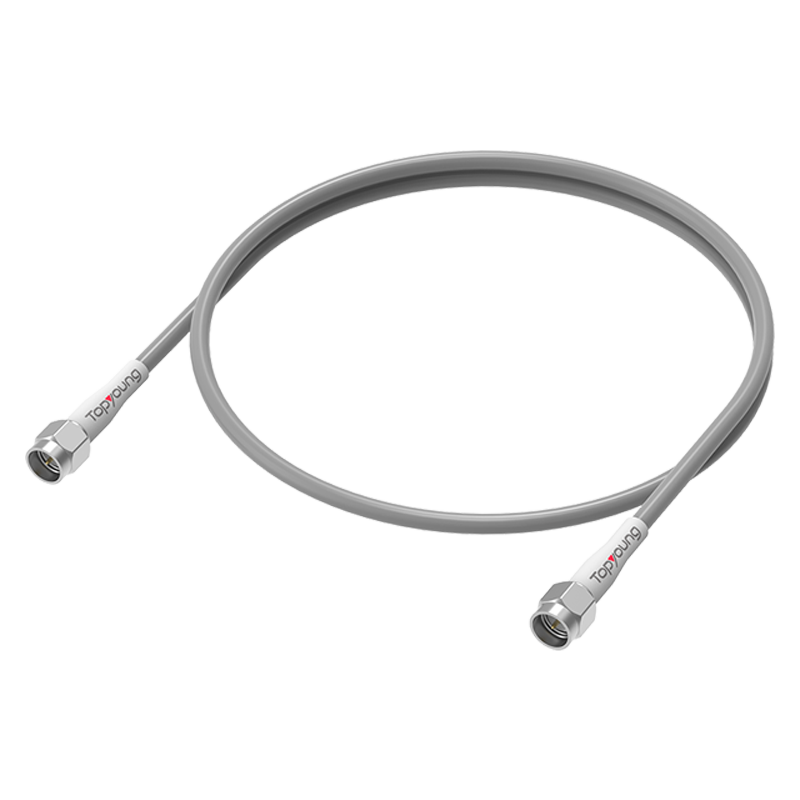

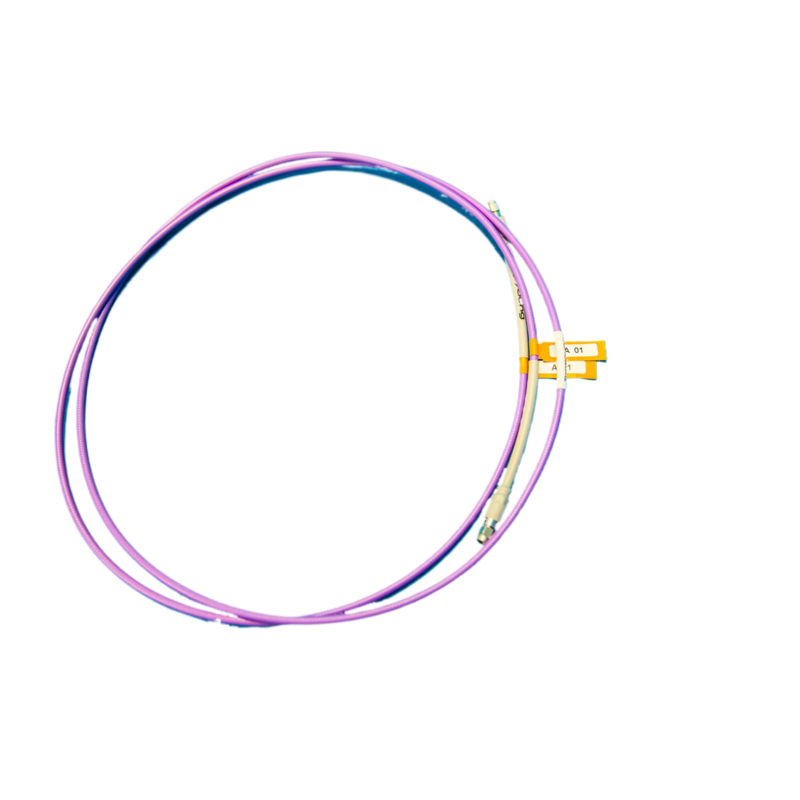

产品图片

型号中的“xxxx”代表电缆组件的长度，单位: mm。
举例，SMA-J/-2000-8.5(PS205) 表示 一款长度为2米的，频率为 DC~8.5GHz 的稳幅稳相电缆组件

射频测试电缆组件（RF Test Cable Assembly）是射频 / 微波测试测量领域中，用于连接测试仪器与被测设备 （DUT） 的核心传输部件，通过标准化的接头与低损耗电缆的精准适配，实现射频信号从 “仪器端” 到 “被测端”  的低失真、高稳定传输，是保障测试数据准确性与可靠性的 “信号桥梁”，广泛应用于通信、航空航天、消费电子等 需要射频性能验证的场景。

我司系列化的电缆组件主要有：稳幅稳相电缆组件以及等幅等相电缆组件，频率范围达 50GHz
