▷ 机械继电器选通,实现射频通道切换,保障信号传输完整性
▷ 多通道规格,SPDT/DPDT/SP4T/SP6T/SP8T 可选
▷ 最高 DC‑40GHz,覆盖通信、雷达、卫星通信频段
▷ 射频性能优异,低插损、高隔离、驻波指标良好
▷ 多种工作模式,闭锁、失保、吸收式,适配断电保持场景

下载产品系列技术规格书

规       格
  • TRS2L-731K-R
  • TRS2FA-532S-R
  • TRS2L-531S-R
  • TRSHL-532S-R
  • TRS4L-532S-R
  • TRS4MA-532S-R
  • TRS6L-732K-R
  • TRS6MA-532S-R
  • TRS6L-532S-R
  • TRS6M-332N-L3
  • TRS8L-532S-R
购买数量

标准产品清单


产品型号

描述

开关模式

频率范围 (GHz)

驻波比

插损 (dB)

隔离度 (dB)

连接器

控制接口

产品图片
TRS2L-731K-RSPDTLatchingDC~401.50.65502.92mmSolder pin3
TRS2FA-532S-R
SPDTFailsafeDC~181.50.560SMADB9-Male
TRS2L-531S-RSPDT, 吸收式LatchingDC~181.40.460SMASolder pin3

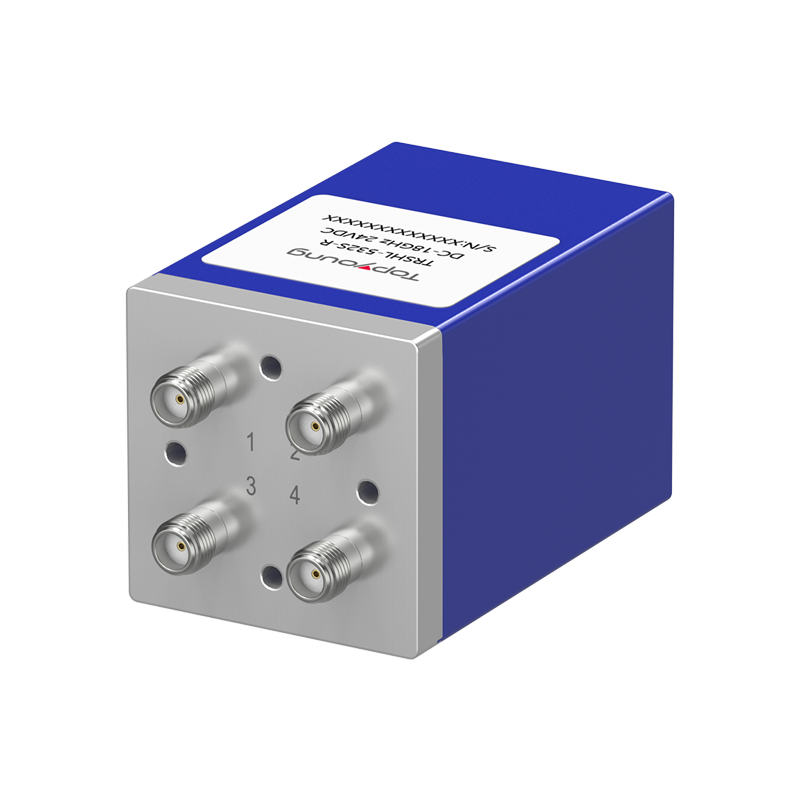

TRSHL-532S-RDPDTLatchingDC~181.50.560SMADB9-Male
TRS4L-532S-RSP4T, 吸收式LatchingDC~181.50.560SMADB25-Male
TRS4MA-532S-RSP4TNormally OpenDC~181.50.560SMADB15-Male
TRS6L-732K-RSP6T, 吸收式LatchingDC~401.650.7502.92mmDB15-Male
TRS6MA-532S-RSP6TNormally OpenDC~181.50.560SMADB15-Male
TRS6L-532S-RSP6T, 吸收式LatchingDC~181.50.560SMADB25-Male

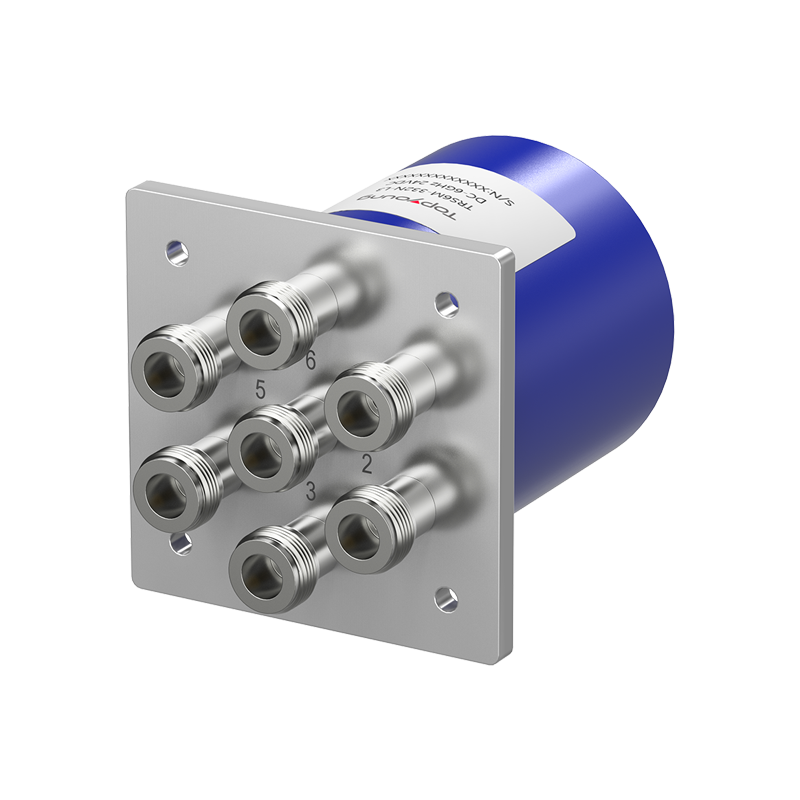

TRS6M-332N-L3SP6TNormally OpenDC~61.170.270NDB25-Male

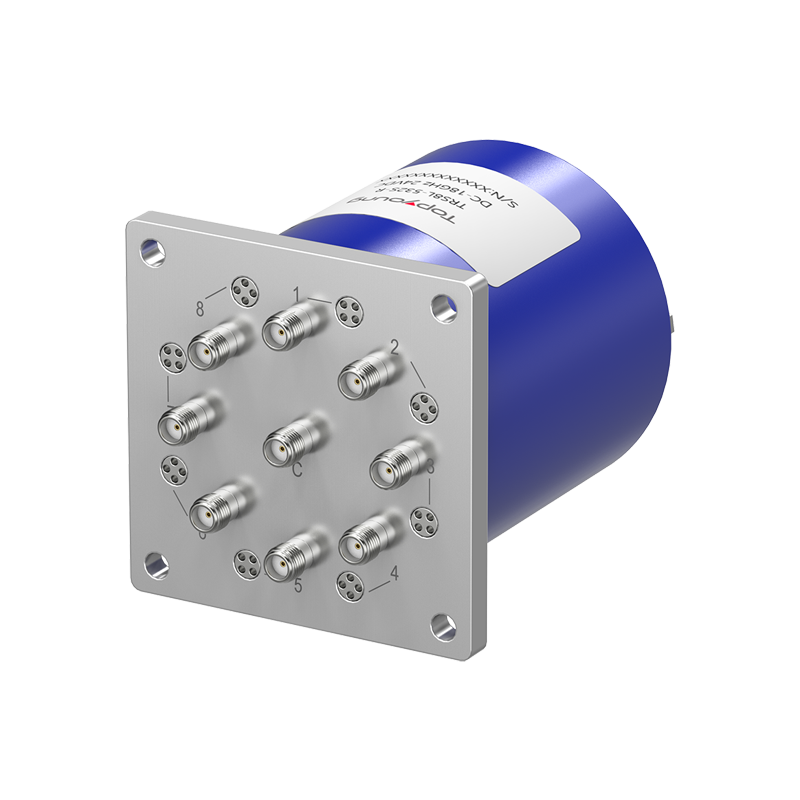

TRS8L-532S-RSP8T, 吸收式LatchingDC~181.50.560SMADB25-Male


射频继电器开关(RF Relay Switch)是一种融合电磁继电器机械结构与射频信号传输特性的特殊开关器件,核 心功能是在微波、射频通信系统中实现信号通路的 “通 / 断” 或 “多通道选通”,同时保证射频信号低损耗、低失真 传输,是连接 “机械控制可靠性” 与 “射频信号完整性” 的关键组件,广泛应用于通信、测试测量、航空航天等领 域。我司系列化的射频继电器开关具有丰富选型,可提供 SPDT、DPDT、SP4T、SP6T、SP8T,频率最高至 40GHz。 广泛应用于雷达、电子对抗、移动通信、卫星通信系统等射频自动化测试等领域。
