平面近场测试系统

规格

购买数量

付款方式

预付100%

联系客服

标准产品清单

产品型号	PNF500	PNF1000	PNF2000	PNF-X
最大平移轴的扫描行程（m）	≤0.5	≤1	≤2	≥2
平移轴最小重复定位精度（mm）	≤±0.03	≤±0.03	≤±0.05	≤±0.1
极化轴行程（°）	0~360	0~360	0~360	0~360
极化轴最小重复定位精度（°）	≤±0.05	≤±0.05	≤±0.05	≤±0.05

¹频率范围：可根据用户实际使用场景进行调整。

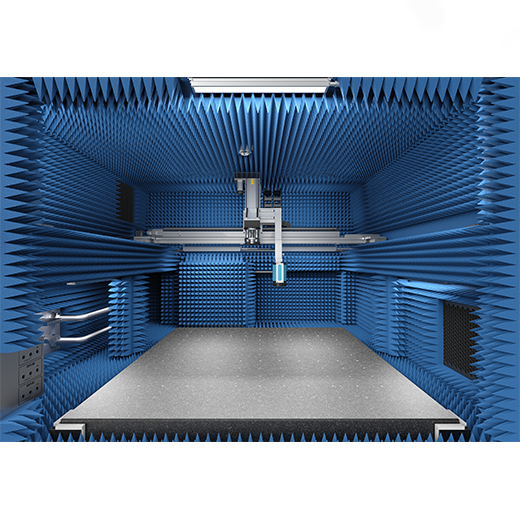

平面近场测试系统用一个特性已知的探头在距离待测天线3~10λ的某一个平面上进行扫描，通过高精度扫描架采集近场下的幅度与相位信息，加上近远场变换，可以得到待测天线的远场方向图。

根据待测设备的摆放定位方式，扫描架可以分为立式结构和卧式结构，由于近场极大的缩短了测试距离，尤其适用于K，Ka波段的中高增益相控阵天线的批量制造阶段，可实现阵子校准及方向图抽测，具有体积小、灵活度高、造价适宜等显著特点。
