无线设备(家电)空口测试系统

浏览量:2885+ 收藏量:333+

▷家电整机专项测试,紧凑暗室支持冰箱、空调等大型家电信令模式有源空口测试
▷多制式频段覆盖,覆盖 Wi‑Fi、蓝牙、Sub‑6G,适配智能家居无线设备
▷方形导轨探头架构,相比传统方案采样密度更高,测试精度有效提升
▷测试高效省时,同等采样条件测试耗时缩短 40%,兼顾精度与效率
▷自动化软件平台,支持 3D 方向图查看,自动处理数据并输出定制化测试报告

下载产品系列技术规格书

规       格
  • ITL600
  • ITTC400
  • ITB100
购买数量

既有系统规格


产品型号ITL600ITTC400ITB100
工作频段(GHz)2.4~7.52.4~7.52.4~7.5
带宽(MHz)20/40/80/160/32020/40/80/160/32020/40/80/160/320
合成静区尺寸(mm)φ≤600(球体)φ≤400(球体)φ≤100(球体)
纹波SSD(dB)≤1≤1.5≤1.5
测试距离(mm)≥1200≥500≤200
探头数(个)666
测试转台旋转范围(°)-180~+180-180~+180/
测试转台旋转精度(°)±0.1±0.1/
测试转台承重(kg)≥100≥10/
测试转台尺寸(mm)
φ1200φ600/
暗室外尺寸(mm)
4525(L)x4525(W)x4500(H)2000(L)x2000(W)x2000(H)500(L)x500(W)x500(H)
测试领域认证测试/研发测试研发测试/产线测试产线测试

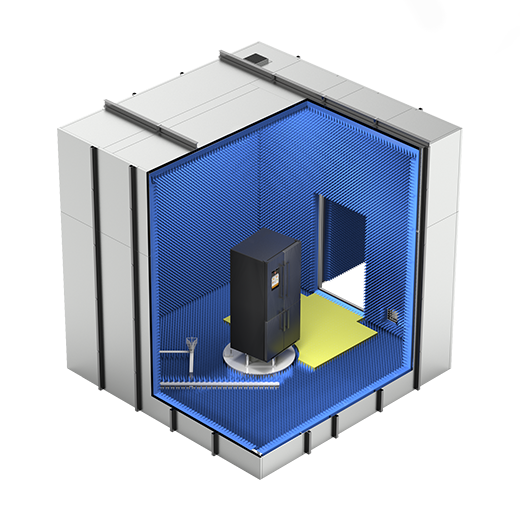

智能终端实验室Intelligent Terminal Laboratory(简称ITL),是捷希科技与中家院共同合作开发,专注于对各类智能终端产品进行射频辐射测试和通信质量评估,尤其适用于大型家电如冰箱和柜式空调等。实验室具备体积小、精度高和测试项目全面等显著特点。

自主设计方形导轨,以实现高效的信令模式下的信号采集校准与测试。相较于传统的圆弧型多探头布局,不仅体积更紧凑,而且测试精度得以显著提升。

实验室配备了高承重且精度优越的水平转台,台面设计低,方便大型家电的搬运与放置。结合升降支架,能够对不同尺寸的被测设备进行灵活测试。

此外,实验室还预留了升级接口,支持互联互通下的信道仿真和场景测试功能的扩展。
