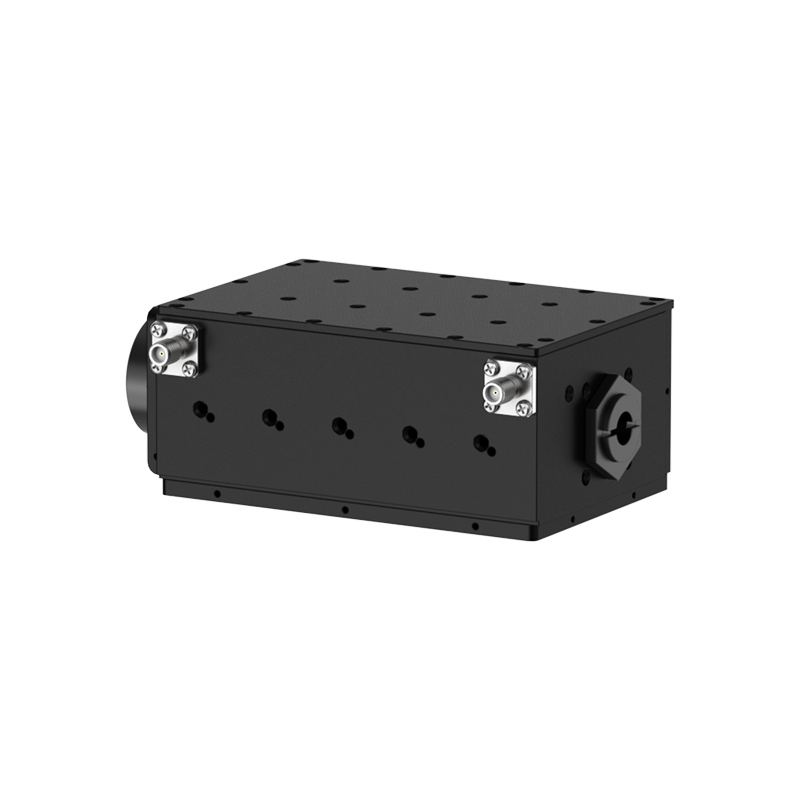

可调带阻滤波器

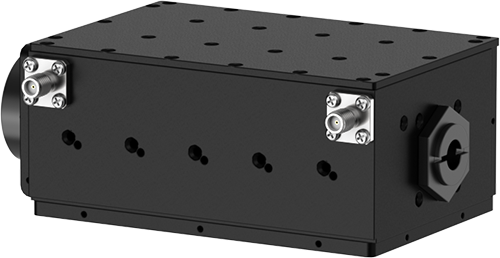

手动可调带阻滤波器

浏览量：4760+

收藏量：5+

▷ 用于各种无线通信、测试等微波系统
▷ 满足各个频段的需求
▷ 可灵活调整阻带范围

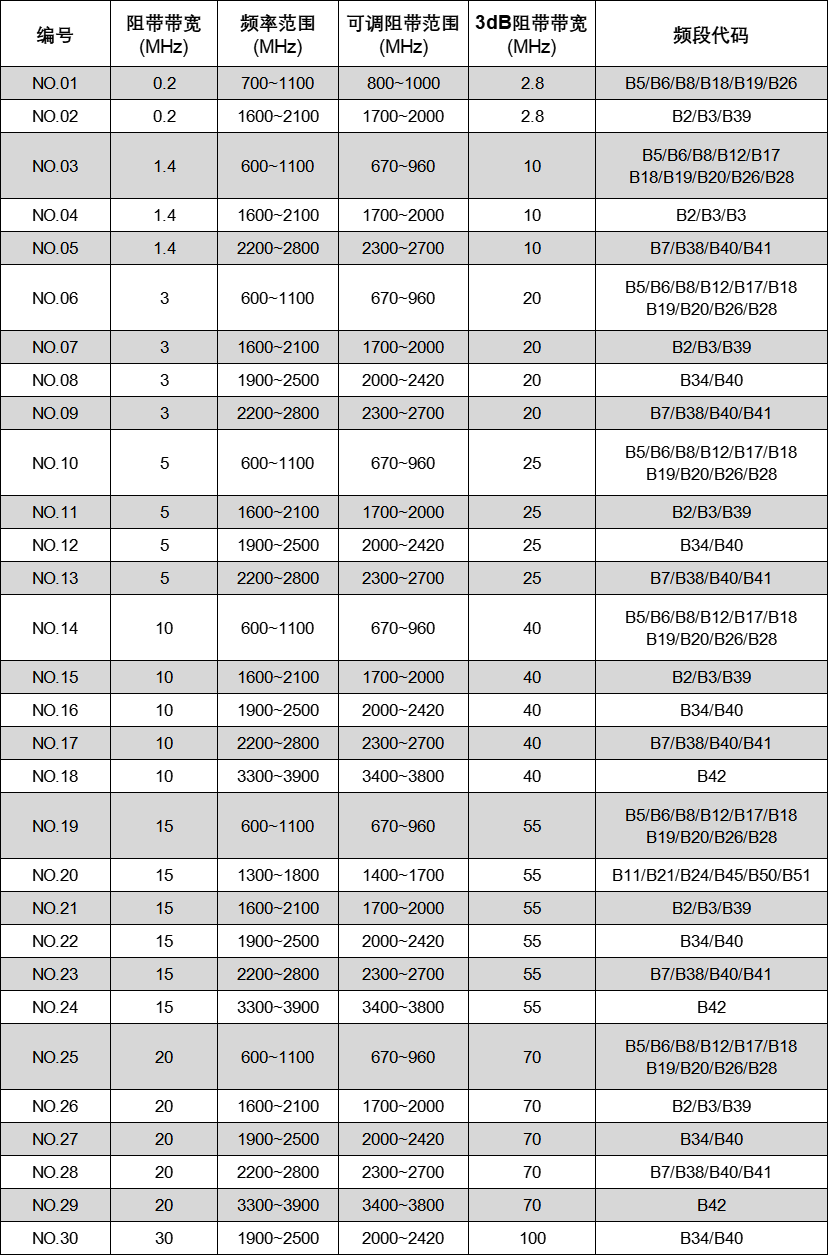

规格

NO.01

NO.02

NO.03

NO.04

NO.05

NO.06

NO.07

NO.08

NO.09

NO.10

NO.11

NO.12

NO.13

NO.14

NO.15

NO.16

NO.17

NO.18

NO.19

NO.20

NO.21

NO.22

NO.23

NO.24

NO.25

NO.26

NO.27

NO.28

NO.29

NO.30

购买数量

付款方式

预付100%

相关推荐

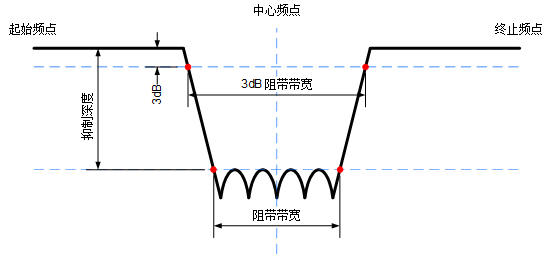

型号	频率范围 (MHz)	35dB Min. BW (MHz)	3dB BW (MHz)	Notch Depth (dB)	Passband Insertion Loss (dB)	Passband Return Loss (dB)
TNF0.2M4-0.8G1-35N	800~1000	0.2	4	35	1	10
TNF0.2M8-1.7G2-35N	1700~2000	0.2	8	35	1	10
TNF1.4M10-670M960-35N	670~960	1.4	10	35	1	10
TNF1.4M15-1.7G2-35N	1700~2000	1.4	15	35	1	10
TNF5M25-670M960-35N	670~960	5	25	35	1	10
TNF5M25-1.7G2-35N	1700~2000	5	25	35	1	10
TNF5M25-2000M2420-35N	2000~2420	5	25	35	1	10
TNF5M25-2.3G2.7-35N	2300~2700	5	25	35	1	10
TNF20M70-670M960-35N	670~960	20	70	35	1	10
TNF20M70-1.7G2-35N	1700~2000	20	70	35	1	10
TNF20M70-2000M2420-35N	2000~2420	20	70	35	1	10
TNF20M70-2.3G2.7-35N	2300~2700	20	70	35	1	10
TNF40M130-1.7G2-35N	1700~2000	40	130	35	1	10
TNF40M130-2.3G2.7-35N	2000~2420	40	130	35	1	10
TNF100M310-3.3G3.8-35S	3300~3800	100	310	35	1	10

Model	A (mm[inch])	B (mm[inch])	C (mm[inch])	D (mm[inch])
TNF0.2M4-0.8G1-35N	202.2[7.96]	80[3.15]	128[5.04]	221[8.7]
TNF0.2M8-1.7G2-35N	180[7.09]	60[2.36]	100[3.94]	200[7.88]
TNF1.4M10-670M960-35N	119.4[4.7]	80[3.15]	128[5.04]	136.9[5.39]
TNF1.4M15-1.7G2-35N	65.6[2.58]	53[2.09]	83[3.27]	82[3.23]
TNF5M25-670M960-35N	202.2[7.96]	80[3.15]	128[5.04]	221[8.7]
TNF5M25-1.7G2-35N	115.6[4.55]	53[2.09]	83[3.27]	132[5.2]
TNF5M25-2000M2420-35N	107.4[4.23]	47[1.85]	70[2.76]	122[4.8]
TNF5M25-2.3G2.7-35N	97.4[3.83]	43[1.69]	63.1[2.48]	116[4.57]
TNF20M70-670M960-35N	202.2[7.96]	80[3.15]	128[5.04]	221[8.7]
TNF20M70-1.7G2-35N	115.6[4.55]	53[2.09]	83[3.27]	132[5.2]
TNF20M70-2000M2420-35N	107.4[4.23]	47[1.85]	70[2.76]	122[4.8]
TNF20M70-2.3G2.7-35N	97.4[3.83]	43[1.69]	63.1[2.48]	116[4.57]
TNF40M130-1.7G2-35N	115.6[4.55]	53[2.09]	83[3.27]	132[5.2]
TNF40M130-2.3G2.7-35N	97.4[3.83]	43[1.69]	63.1[2.48]	116[4.57]
TNF100M310-3.3G3.8-35S	90[3.54]	46[1.81]	68[2.68]	108[4.25]

Note：The size is subject to the specific specifications.

可调带阻滤波器是一种可手动调整阻带频率的带阻滤波器，带阻滤波器主要应用于各种无线通信、测试等微波系统中，它主要作用是滤除混杂在有用信号中的干扰成分，可调带阻滤波器可灵活调整阻带范围。

我司的可调带阻滤波器满足各个频段的需求，可选的连接器类型有：SMA、N。

随着通信制式的升级，2G/3G/4G/5G 的通信频谱以及非商用频谱也越来越拥挤，收发信机的杂散和阻塞成为一项非常影响通信质量，确认能否合格入网的关键指标。

本产品是一款可以任意调节的阻带中心频率的带阻滤波器，它可以很好配好信号分析仪对收发信机进行不同载波频段的杂散和阻塞的测试。
