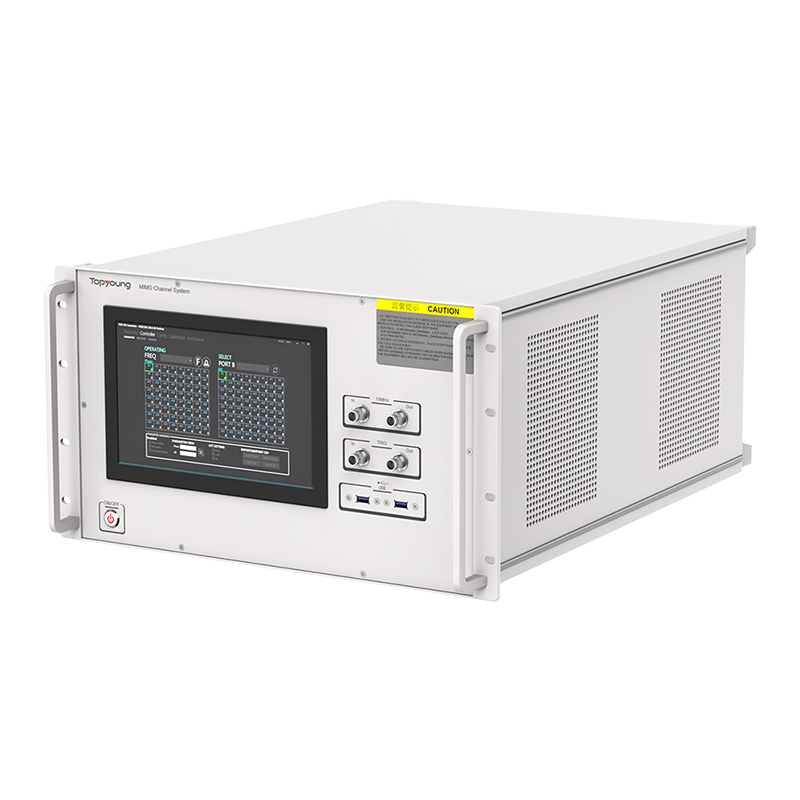

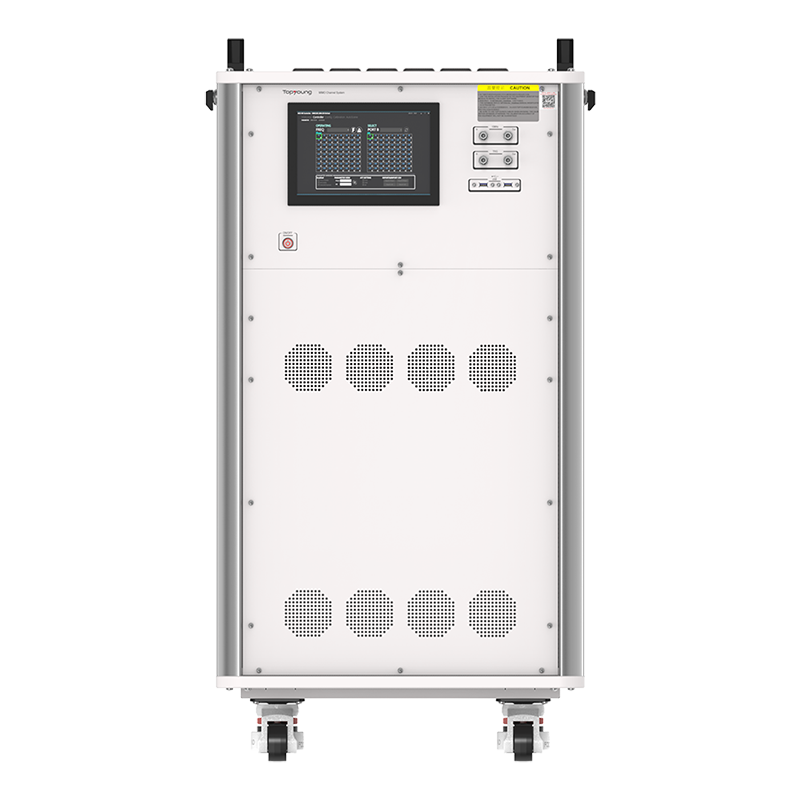

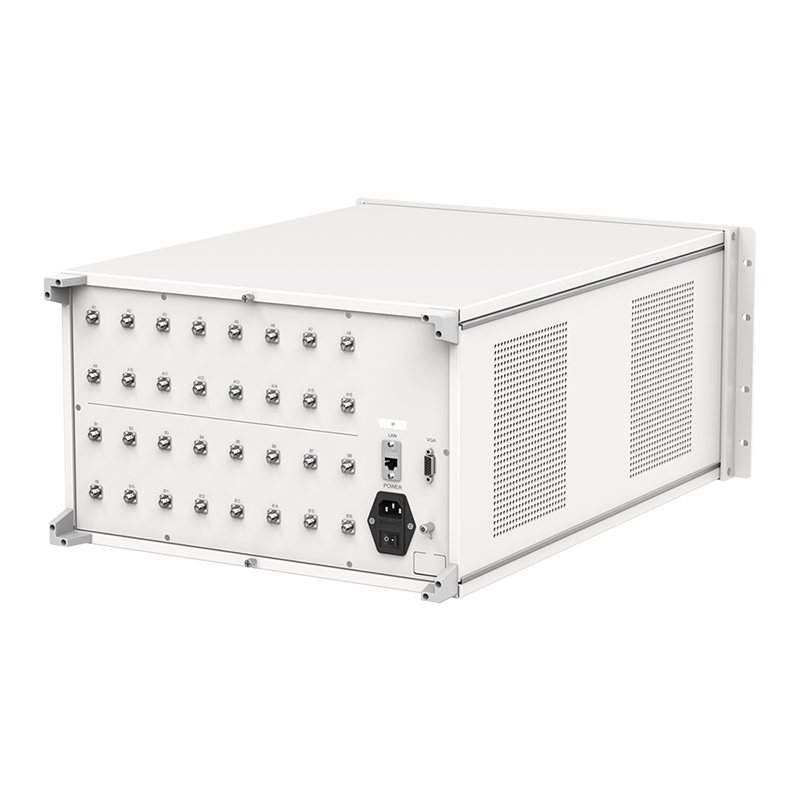

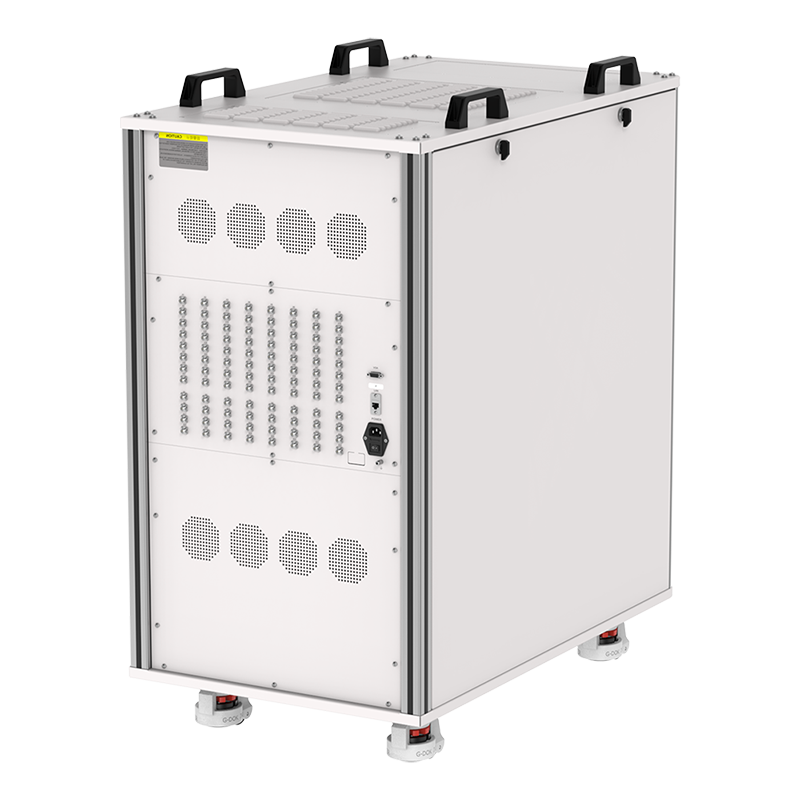

标准 mMIMO 信道系统-捷希商城 - 射频器件

相关推荐

标准产品清单

· FDD系列

产品型号	端口A数量 to gNB	端口B数量 to UE	频率范围（GHz）	覆盖频段代码
MCS0609A2-16B16-B1-F	16	16	0.61~0.96	n5,n8,n12,n13,n14,n18,n20,n26,n28,n71,n100
MCS1727A2-32B16-B1-F	32	16	1.7~2.7	n1,n2,n3,n7,n25,n30,n34,n38,n39, n40,n41,n53,n65,n66,n101
MCS1727A2-32B32-B1-F	32	32	1.7~2.7	n1,n2,n3,n7,n25,n30,n34,n38,n39, n40,n41,n53,n65,n66,n101
MCS1727A2-64B16-B1-F	64	16	1.7~2.7	n1,n2,n3,n7,n25,n30,n34,n38,n39, n40,n41,n53,n65,n66,n101
MCS1727A2-64B32-B1-F	64	32	1.7~2.7	n1,n2,n3,n7,n25,n30,n34,n38,n39, n40,n41,n53,n65,n66,n101

· TDD系列

产品型号	端口A数量 to gNB	端口B数量 to UE	频率范围（GHz）	覆盖频段代码
MCS2350A2-32B16-B5	32	16	2.3~5.0	n30,n40,n41,n48,n53,n77,n78,n79
MCS2350A2-64B16-B5	64	16	2.3~5.0	n30,n40,n41,n48,n53,n77,n78,n79
MCS2350A2-64B32-B5	64	32	2.3~5.0	n30,n40,n41,n48,n53,n77,n78,n79
MCS2350A2-128B16-A5	128	16	2.3~5.0	n30,n40,n41,n48,n53,n77,n78,n79
MCS3085A2-128B16-B4	128	16	3.0~8.5	n46,n77,n78,n79,n96,n102,n104, undentified bands:7.125~8.5GHz
MCS3085A2-128B32-B4	128	32	3.0~8.5	n46,n77,n78,n79,n96,n102,n104, undentified bands:7.125~8.5GHz
MCS24G30A2-8B8-C1	8	8	24~30	n257,n258,n261
MCS24G30A2-16B16-C1	16	16	24~30	n257,n258,n261

产品能力及特点

单台设备最大支持4096路射频通道，每条射频通道能够独立进行幅度和相位控制

单台最大支持多达32流的MU-MIMO

3GPP标准内的载波带宽内，可以保持极为优秀的幅相精度，最高支持400MHz BW

FDD系列产品支持独立上下行的幅相独立控制

单台设备按照UE资源支持多用户独立操作

高性能版本设备，可通过设备的时钟和触发同步，可将多个同规模设备通过软件虚拟合并成更大规模系统

高性能版本设备，支持时钟和触发信号引入或输出，可以其他标准仪表实现同步和电信号触发控制

提供配套高精度宽带校准盒，支持行业主流网络分析仪，可通过软件一键进行整个测试环境的幅相校准

提供界面优化的图形化控制界面，支持用户个性化配置天线阵子布局

支持图形化静态波束的设置，支持图形化动态波束的设定并循环播放

支持.csv格式文件导入播放，便于用户外场数据或个性化自定义场景在实验室环境回放，最小场景间隔1ms

提供符合SCPI标准的API接口命令（Socket），帮组用户实现自动化控制

软件功能及界面

支持多用户	可选择不同的输出口申请用户权限
自动校准	支持自动化校准（须有配套相关校准盒以及相关网络分析仪）
多频点载波同时工作	支持gNB端口不同射频端口同时输出多个不同频点载波
幅相控制界面	直观显示频点以及各通道的设值
通道设置	键入设值、步进设值，满足用户多种使用习惯
批量导入导出	根据需要，将当前所有通道设值导出，可作修改后重新导入

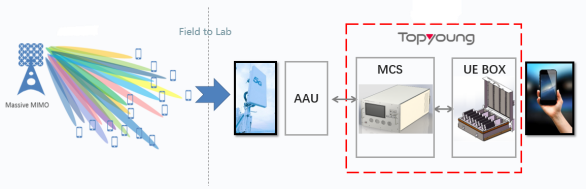

阵列配置	提供图形化界面以帮助用户配置gNB与MCS的连线关系
波束设置	提供表格化和图形化两种界面配置静态波束和动态波束
场景文件	支持场景文件导入、自动播放、循环播放;支持设置每帧的播放间隔，最小间隔1ms
日志记录	实时记录（查询）设备的操作记录，包括用户ID、操作时间、设值记录
