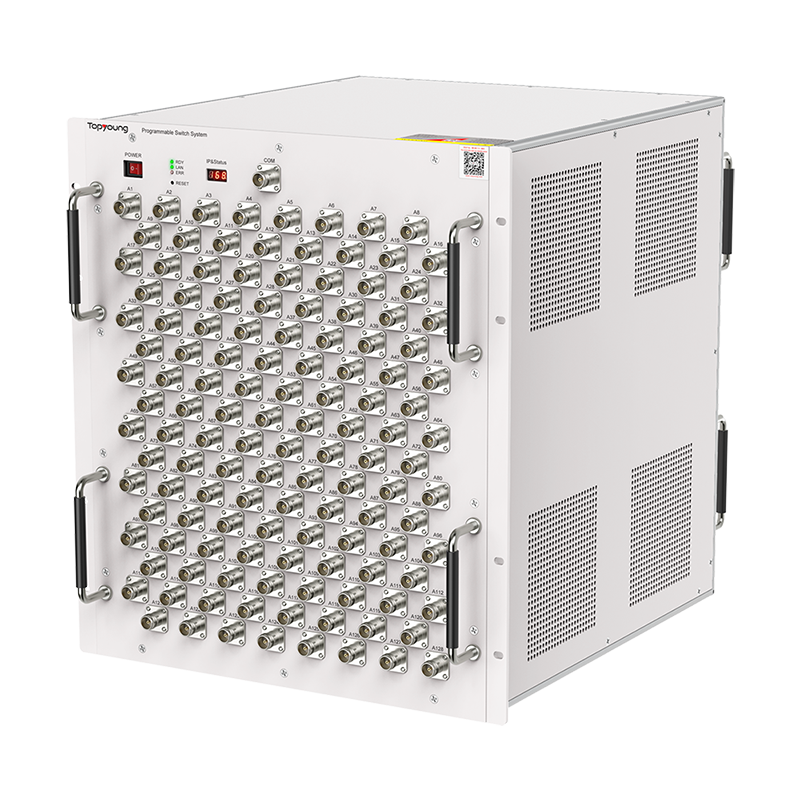

固态开关矩阵

浏览量:2599+ 收藏量:100+

▷ 固态开关:成本低,使用寿命长,切换快

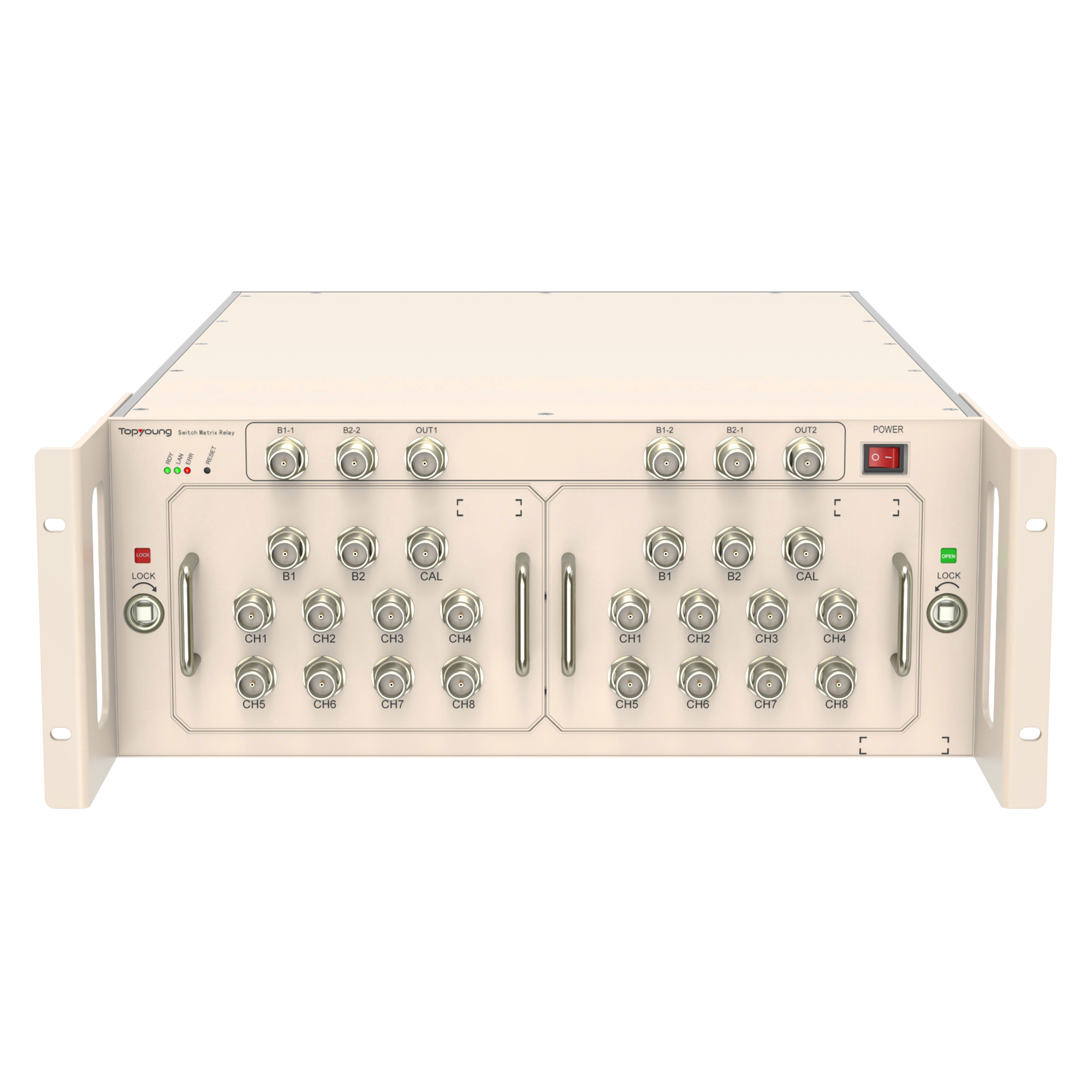

▷ 继电器开关:频率高,损耗小,承受功率高等

下载产品系列技术规格书

规       格
  • TSS16T1-0.4G8.5B2-70S-ES
  • TSS64T1-0.4G8.5B2-70S-ES
  • TSS16B8-0.4G8.5B2-70S-ES
  • TSS32B2-0.4G8.5B2-70S-ES
  • TSS32B8-0.4G8B2-70S-ES
  • TSS8B8-0.7G8.5A2-70S-DES
  • TSS17M-0.7G8.5A2-70S-DES
  • TSS128T1-0.4G18B1-60S-ES
购买数量
付款方式
预付100%

标准产品清单


产品型号矩阵规模矩阵类型最小频率(GHz)最大频率(GHz)插入损耗(dB)隔离度 (dB)承受功率产品图片

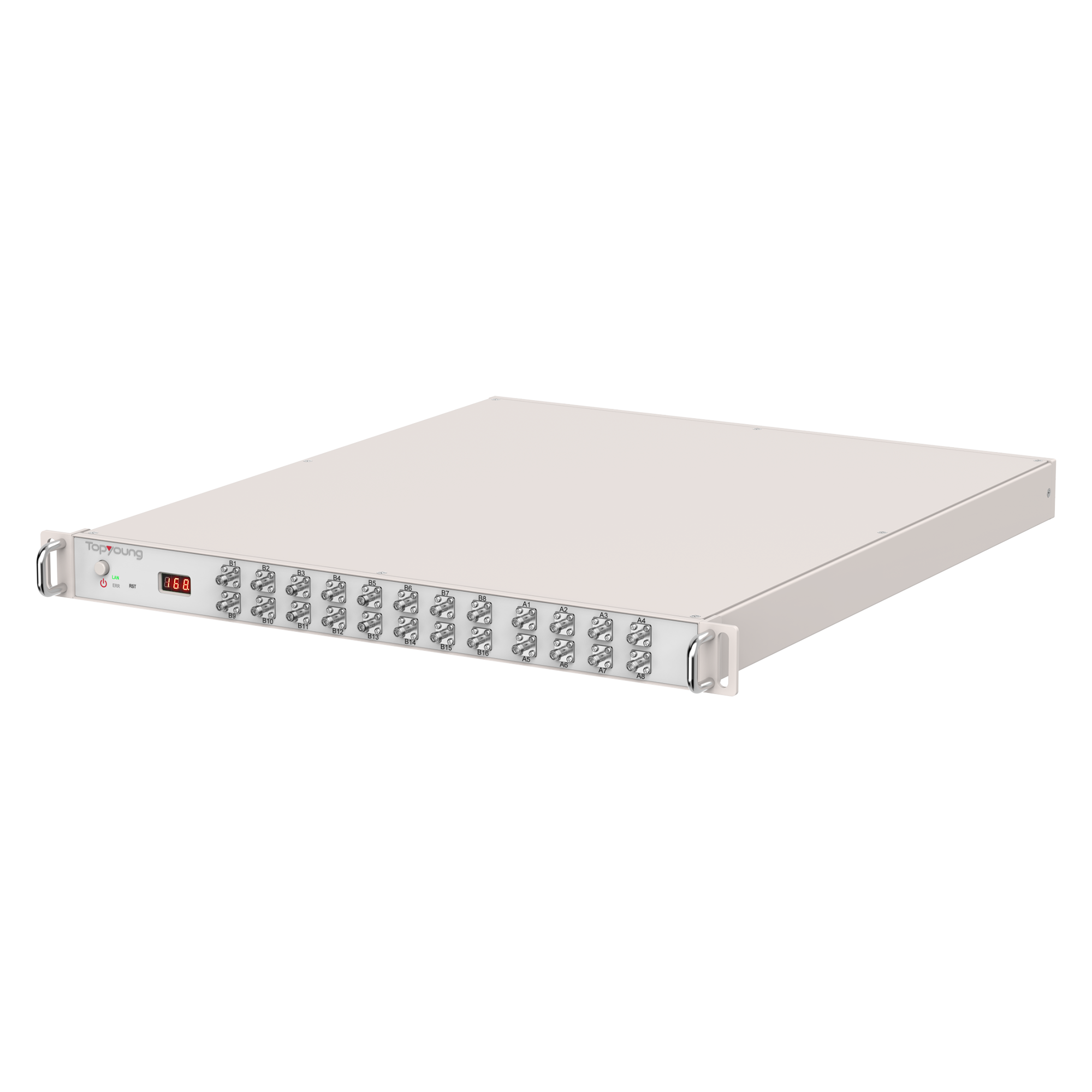

TSS16T1-0.4G8.5B2-70S-ES16x1阻塞式/固态0.48.5370100W

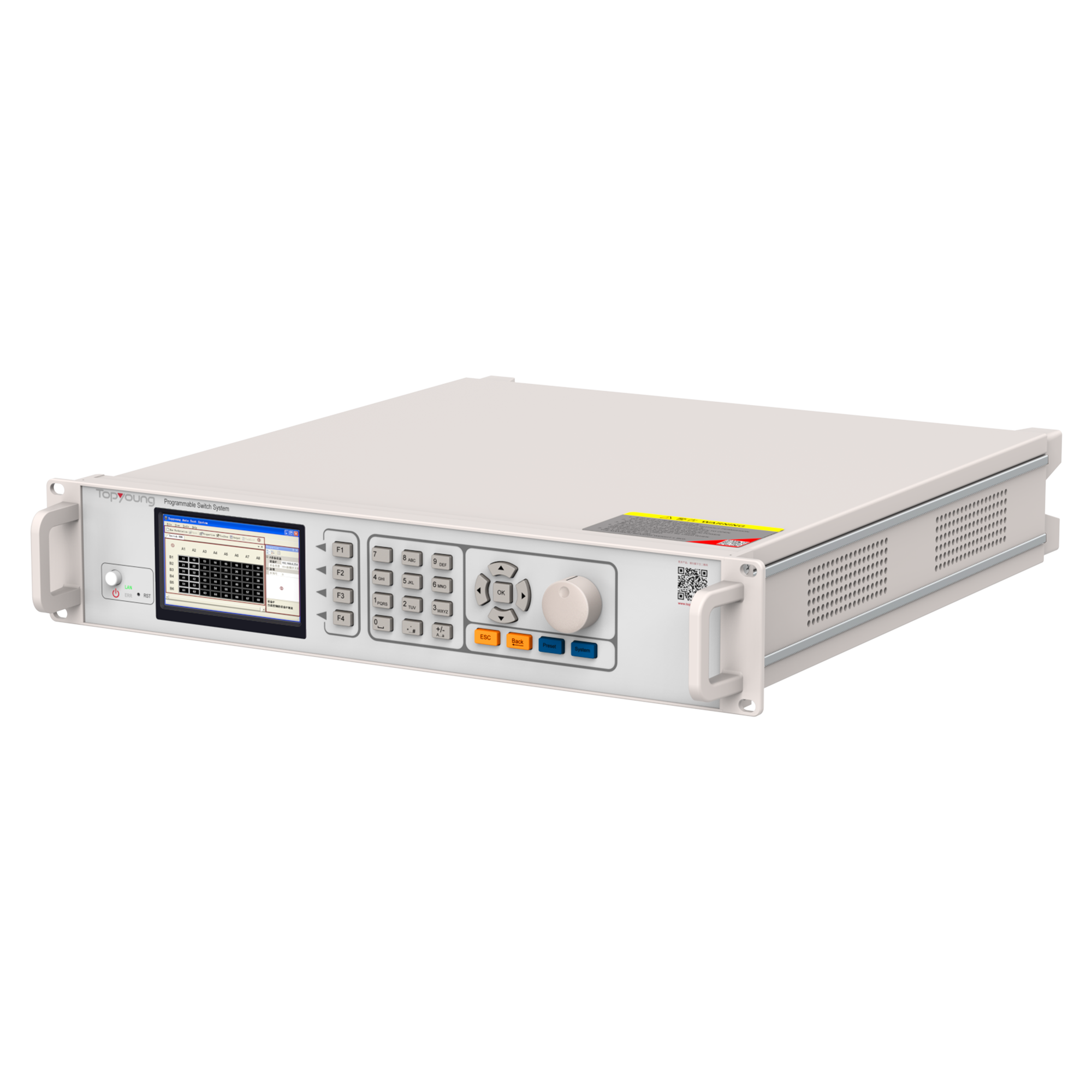

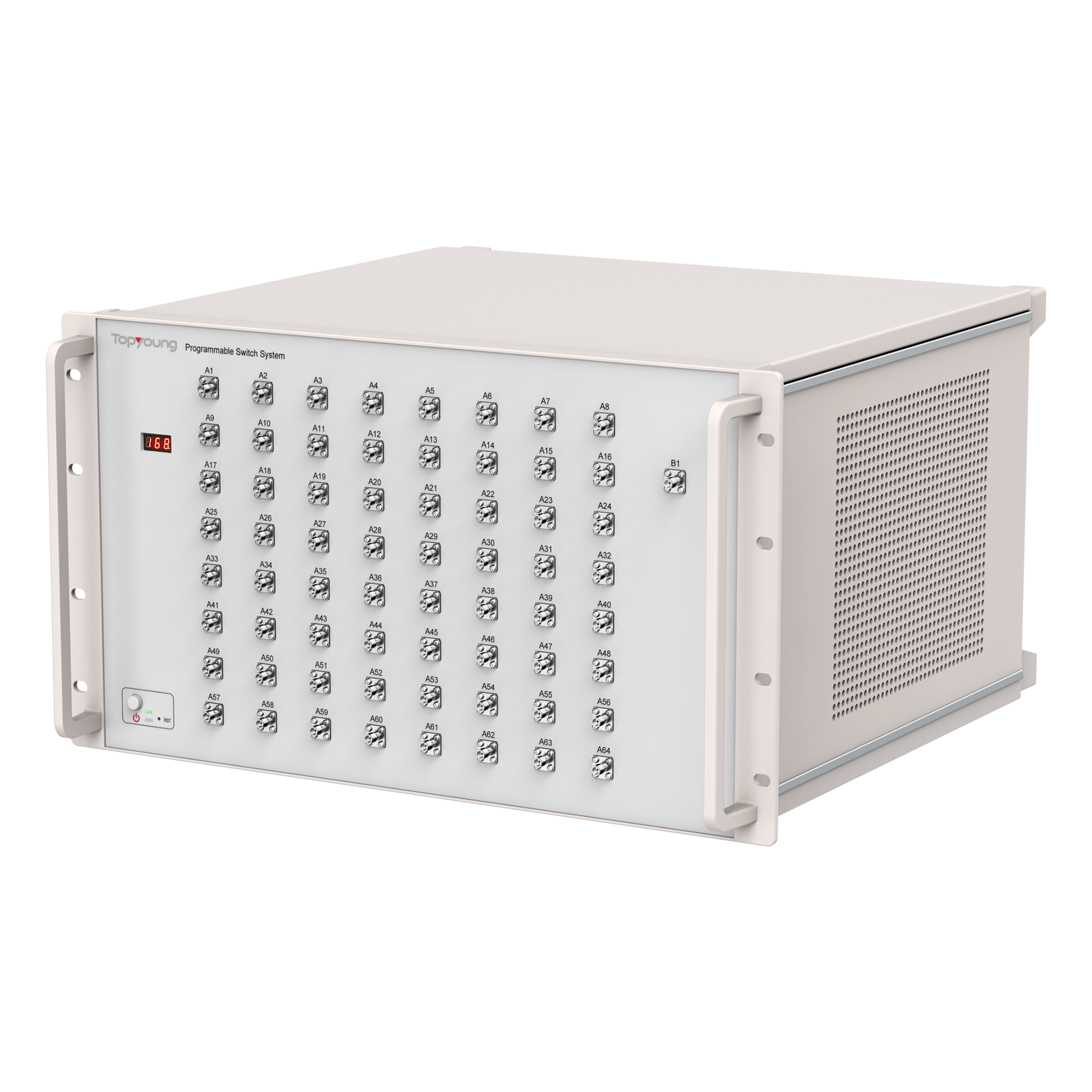

TSS64T1-0.4G8.5B2-70S-ES64x1阻塞式/固态0.48.512702W

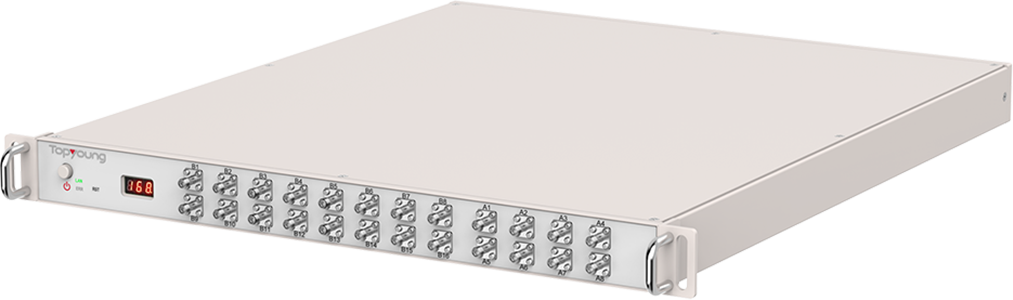

TSS16B8-0.4G8.5B2-70S-ES16x8阻塞式/固态0.48.512702W

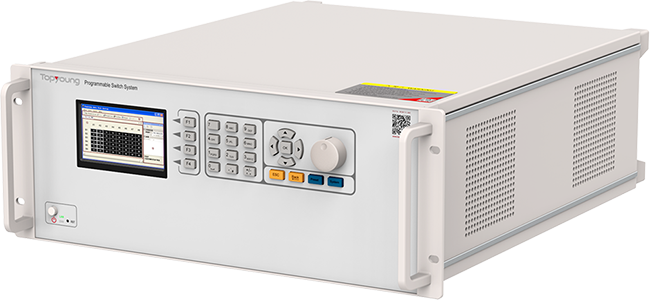

TSS32B2-0.4G8.5B2-70S-ES32x2阻塞式/固态0.48.514702W

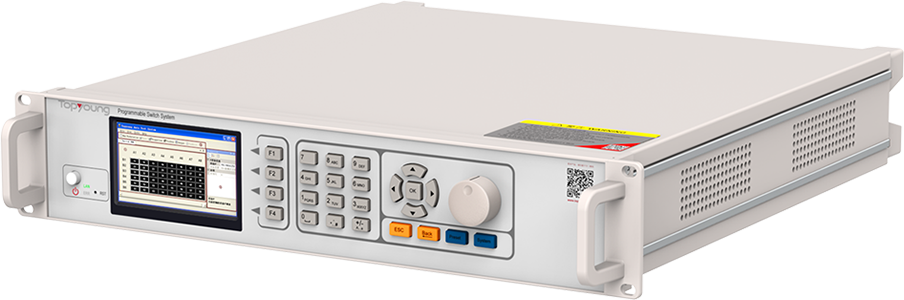

TSS32B8-0.4G8B2-70S-ES32x8阻塞式/固态0.48.514702W

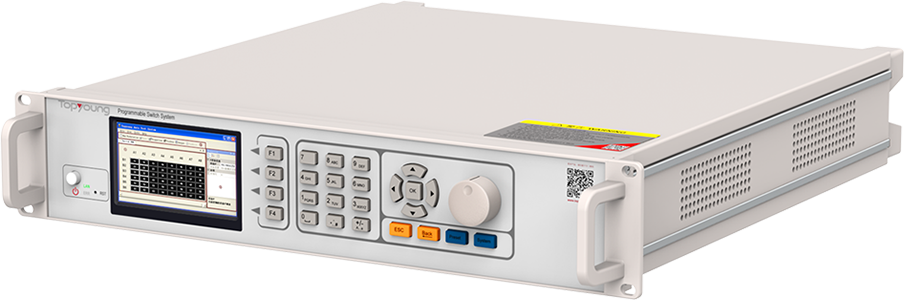

TSS8B8-0.7G8.5A2-70S-DES8x8扇入扇出/固态0.78.526705W
TSS17M-0.7G8.5A2-70S-DES17节点Mesh自组网扇入扇出/固态0.78.535705W

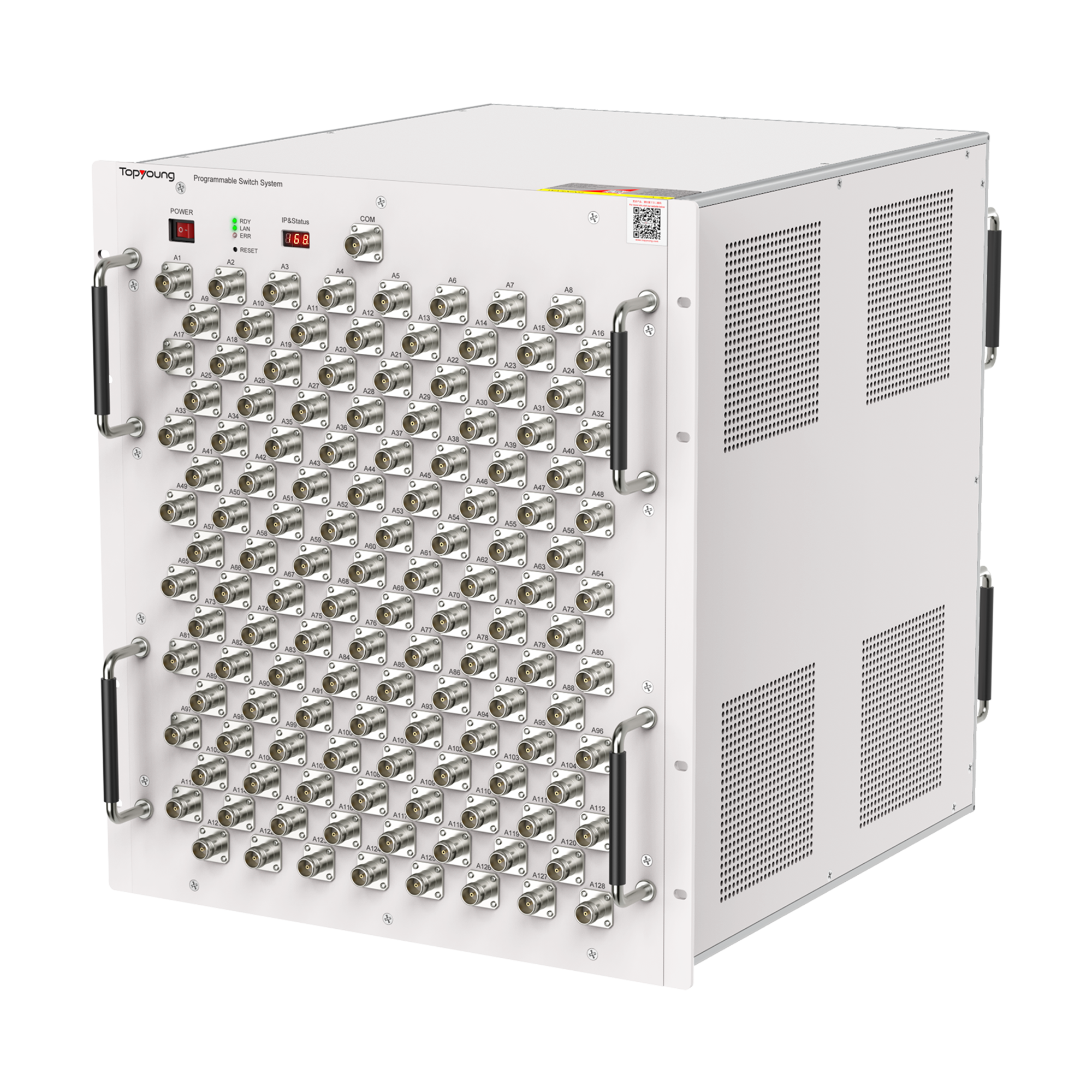

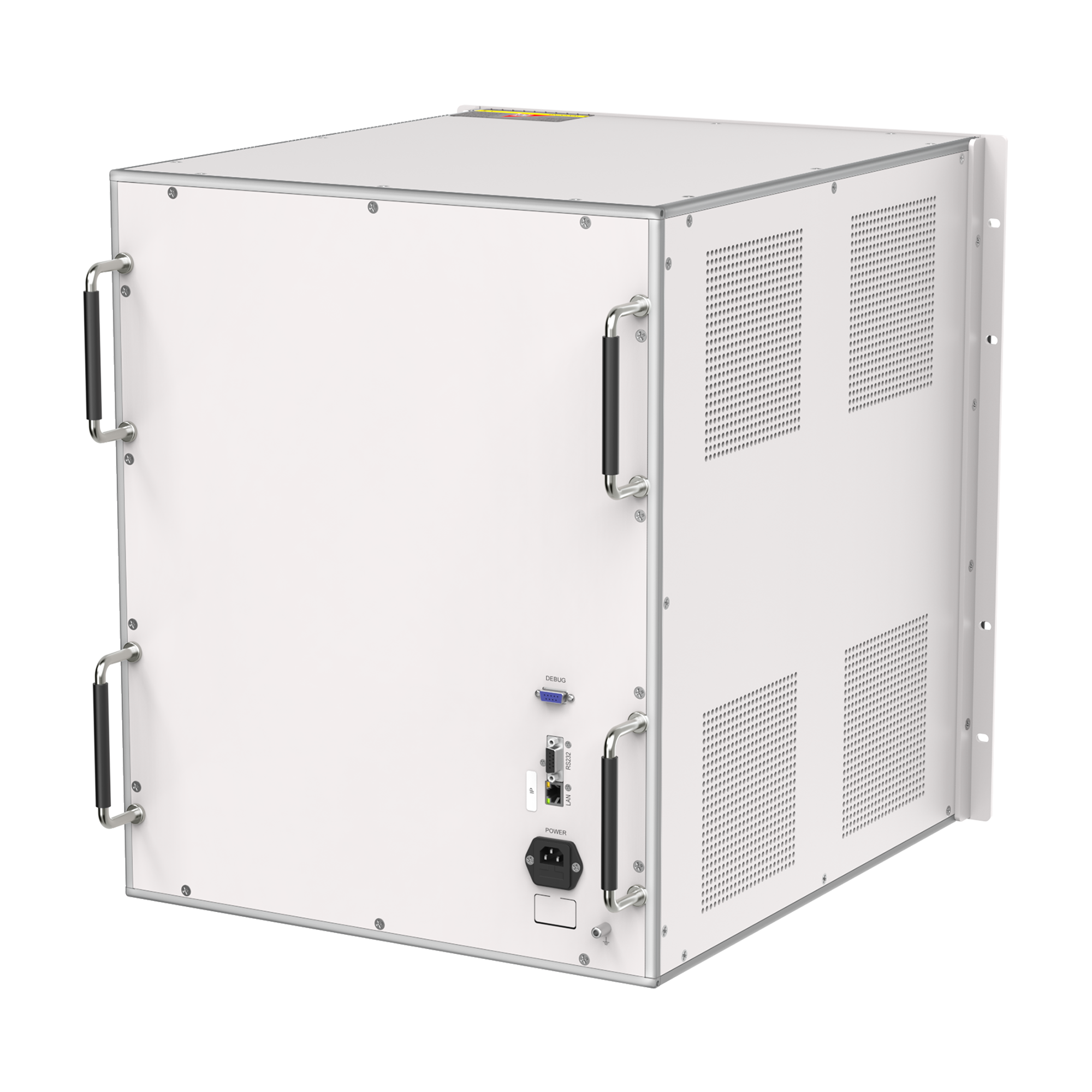

TSS128T1-0.4G18B1-60S-ES128x1阻塞式/固态0.41819601W


产品能力及特点


最大支持频率范围DC~50GHz(继电器开关), 0.1~40GHz(固态开关)
单台设备最大支持矩阵规模

128X16(全阻塞矩阵), 32X32(扇入扇出矩阵),33节点自组网扇入扇出矩阵

提供符合 SCPI 标准命令,支持 API 接口协议有Socket ,Telnet
可提供图形化控制软件,设置和查看开关矩阵状态


安全规范标准


欧盟 EMCEMC 2014/30/EU, EN 61326-1:2013
欧盟 LVDSLow Voltage Directive 2014/35/EU
欧盟 LVDSSafety EN 61010-1:2010, AMD1:2016
欧盟 RHOSRoHS Directive 2015/863/EU
美国 FCCFCC CFR 47 PART 18:2021 FCC MP-5:1986



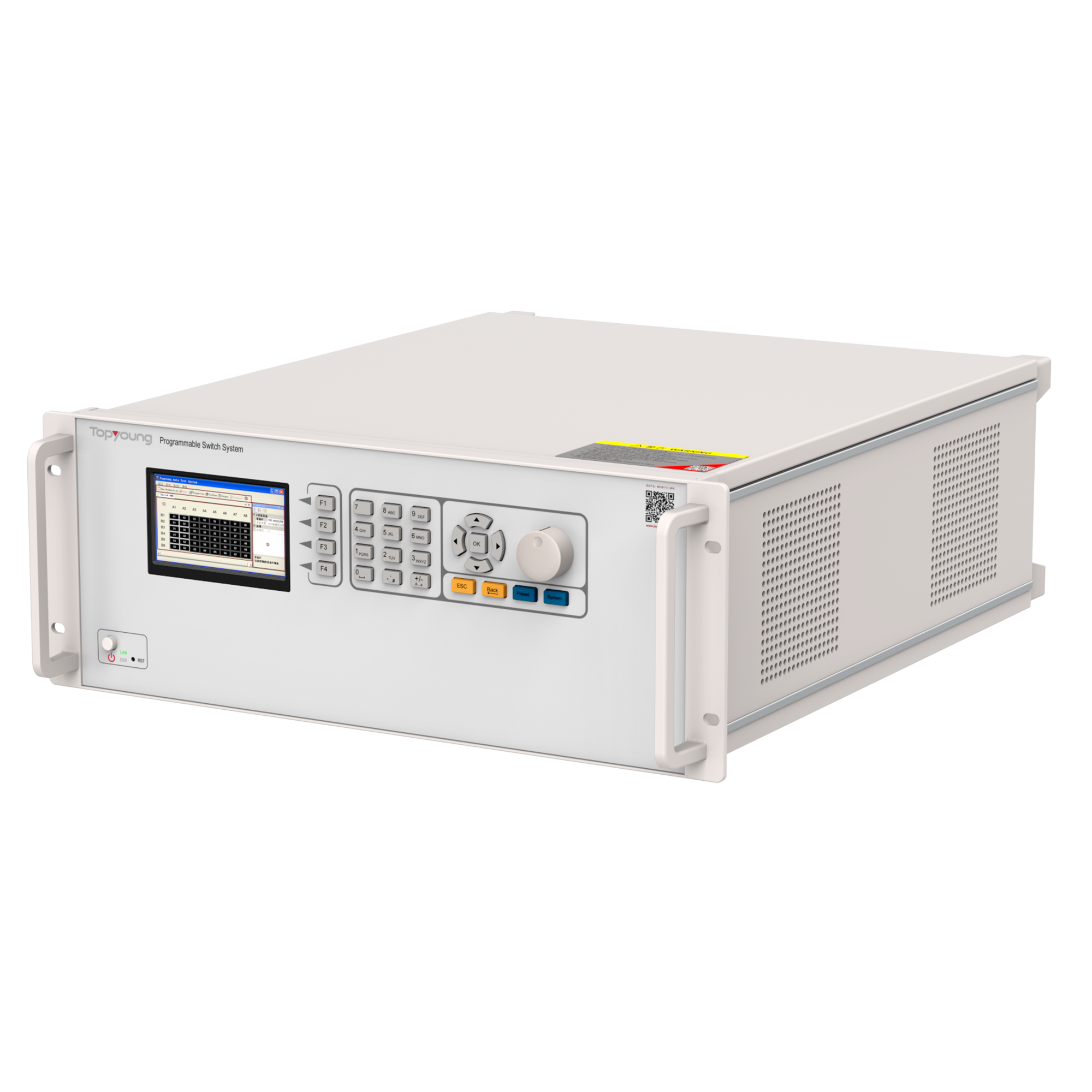

程控开关系统



概述

         程控开关系统是一种用于射频信号切换的设备,通过远程控制实现对射频信号的路由,它由多个开关单元组成,每个开关单元可以控制一个或多个通路。

         程控开关系统通过多通路测试、自动化控制、快速切换速度和高精度的信号路由,可以大大提高测试效率。它在各种射频测试场景中广泛应用,如通信设备测试、无线电频谱分析、雷达系统测试等,为测试人员提供了一种高效、精确的测试解决方案,

矩阵类型

   ·    阻塞式矩阵

         阻塞式矩阵,其功能为:m个A端任一端可与n个B端任一端口导通或关断,且同一时刻只能连通1路,常使用继电器或固态开关集成实现。


阻塞式矩阵.png          16x8阻塞式矩阵.png

                                                                                                                                                                ( 以 16x8 阻塞式矩阵为例 )

   ·    扇入扇出矩阵

        扇入扇出矩阵,其功能为: m个A端 任一端口可同时与n个B端任意一个或多个端口连通,往往使用功分+开关+合路的方式集成实现。




                                                                                                                                                               ( 以 16x8 扇入扇出矩阵为例 )

   ·    自组网完全矩阵

        自组网完全矩阵,其功能为:不同于阻塞式矩阵和扇入扇出矩阵,不再端口分为两边,而是所有的端口都是矩阵上的一个节点,m个节点两两之间均可以通过开关实现导通和关断。在实现方式也可以分成阻塞式和扇入扇出形式。




                                                                                                           ( 以6节点自组网阻塞式矩阵为例 )                                      ( 以6节点自组网扇入扇出矩阵为例 )



典型场景应用



   ·    无线设备智能化实验室(基站/终端/TR组件)

         在无线设备智能化实验室中,由于众多的不同品类,型号无线设备均需要使用各型测试仪表进行射频指标的测试,为统一调度各类仪表,提升仪表使用率,提升产品测试效率,亦或需要在无线设备之间,如基站和终端之间,WIFI AP和WIFI终端之间,通信卫星载荷与地面接受终端之间等,往往会架设各类开关矩阵以实现射频通道的自动化调度。


场景1 应用于多台被测通信设备和标准仪表之间



场景2 应用于通讯主设备和移动终端之间


   ·    网络分析仪端口扩展

         无论是蜂窝网络,WIFI,相控阵雷达亦或是通信卫星,射频通道越来越多,与之对应的射频模块/TR组件以及阵列天线端口也越来越多,以及高速数字通信的线束,对应的S参数测试,均需要使用到网络分析仪,而常规的网络分析仪往往只有2端口或 4端口,MX2 或MX4 阻塞式开关矩阵。






场景3 应用于多端口天线 / 无源组件的S参数测试


   ·    阵列天线方向图测试

         如下图,在转台的每个固定角度,通过MX1固体开关矩阵连接M个阵子的阵列天线,对每个阵子进行快速轮巡测试,再依据每个阵子的测试数据,即可拟合成波束赋形后的阵列天线波束方向图。



场景4 应用于阵列天线的波束方向图测试
