可插拔控制平台及组件

浏览量：2170+

收藏量：50+

▷ 用户可以根据实际需求情况选择所需可插拔模块种类，实现测试环境的个性化快速而灵活的搭建

规格

购买数量

付款方式

预付100%

相关推荐

可插拔模块选型

模块型号	模块名称	频率范围（GHz）	所占单元数	插入损耗（dB）	切换时间	承受功率（W）
PS2X-0.4G8.5-60S	固态开关,SPDT	0.4~8.5	1	3.5	20us	2W
PS4X-0.4G8.5-60S	固态开关,SP4T	0.4~8.5	3	4.5	20us	2W
PS6X-0.4G8.5-60S	固态开关,SP6T	0.4~8.5	3	4.5	20us	2W
PS8X-0.4G8.5-60S	固态开关,SP8T	0.4~8.5	4	4.5	20us	2W
RS2L-531S-R	继电器开关,SPDT	DC~18	1	0.4	10ms	50
RSHL-532S-R	继电器开关,DPDT	DC~18	2	0.5	15ms	50
RS6L-532S-R	继电器开关,SP6T	DC~18	3	0.5	15ms	50
RS8L-532S-R	继电器开关,SP8T	DC~18	4	0.5	15ms	50
RS2L-731K-R	继电器开关,SPDT	DC~40	1	0.65	15ms	5
RSHL-731K-R	继电器开关,DPDT	DC~40	2	1.3	15ms	5
RS6L-732K-R	继电器开关,SP6T	DC~40	3	0.7	15ms	5
RS8L-732K-R	继电器开关,SP8T	DC~40	4	1.5	15ms	5
RS2L-832U-R	继电器开关,SPDT	DC~50	1	1.3	15ms	3
RS6L-832U-R	继电器开关,SP6T	DC~50	3	1.3	15ms	3
SA-0.1G8.5-90-0.5S	程控衰减器,0.1~8.5GHz	0.1~8.5	1	12	20us	1
SA-0.1G40-60-0.5S	程控衰减器,0.1~40GHz	0.1~40	1	14	20us	0.2

既有集成产品清单

产品能力及特点

最大支持频率范围	DC~50GHz（继电器开关）， 0.1~40GHz（固态开关），0.1~40GHz（程控衰减器）
T722C平台	前面板最大容量15个最小可插拔单元，后面板最大容量13个最小可插拔单元
T722D平台	前面板最大容量36个最小可插拔单元，后面板最大容量36个最小可插拔单元
提供符合 SCPI 标准命令，支持 API 接口协议有	Socket ，Telnet
可提供图形化控制软件，设置和查看开关矩阵状态

安全规范标准

程控开关系统

概述

可插拔射频控制平台对继电器开关或固态开关中SPDT、DPDT、SP6T、SP8T，以及程控衰减器进行模块化设计，用户可以根据实际需求情况选择所需可插拔模块种类，实现测试环境的个性化快速而灵活的搭建；

用户可以对可插拔模块进行拆卸、增加、交换操作，平台能够自动识别开关，实现最低成本的软硬件升级；对外控制接口统一为网口，通信协议支持HTTP/socket, telnet。

平台选型

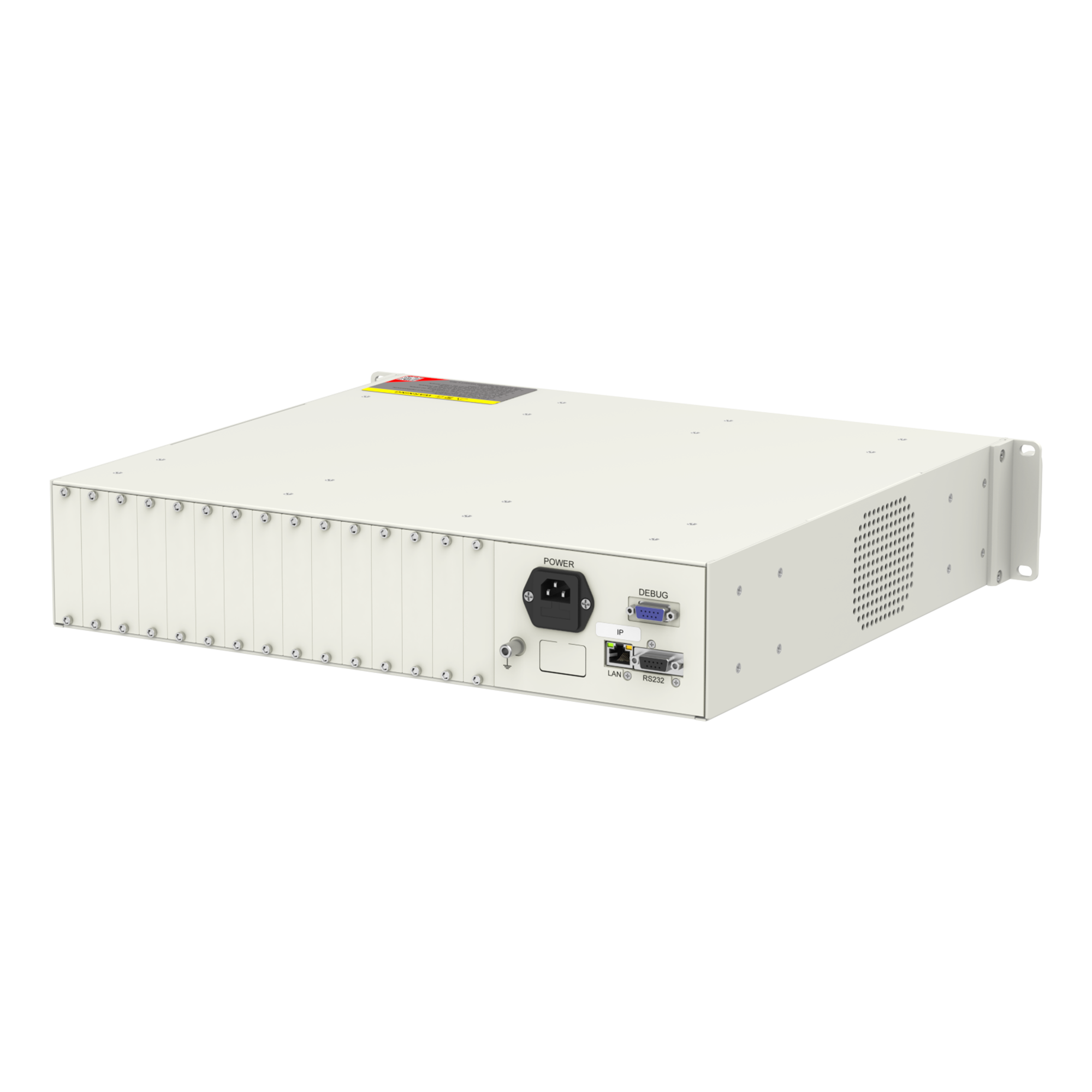

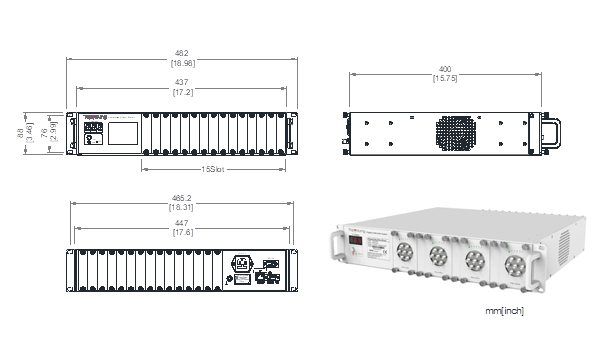

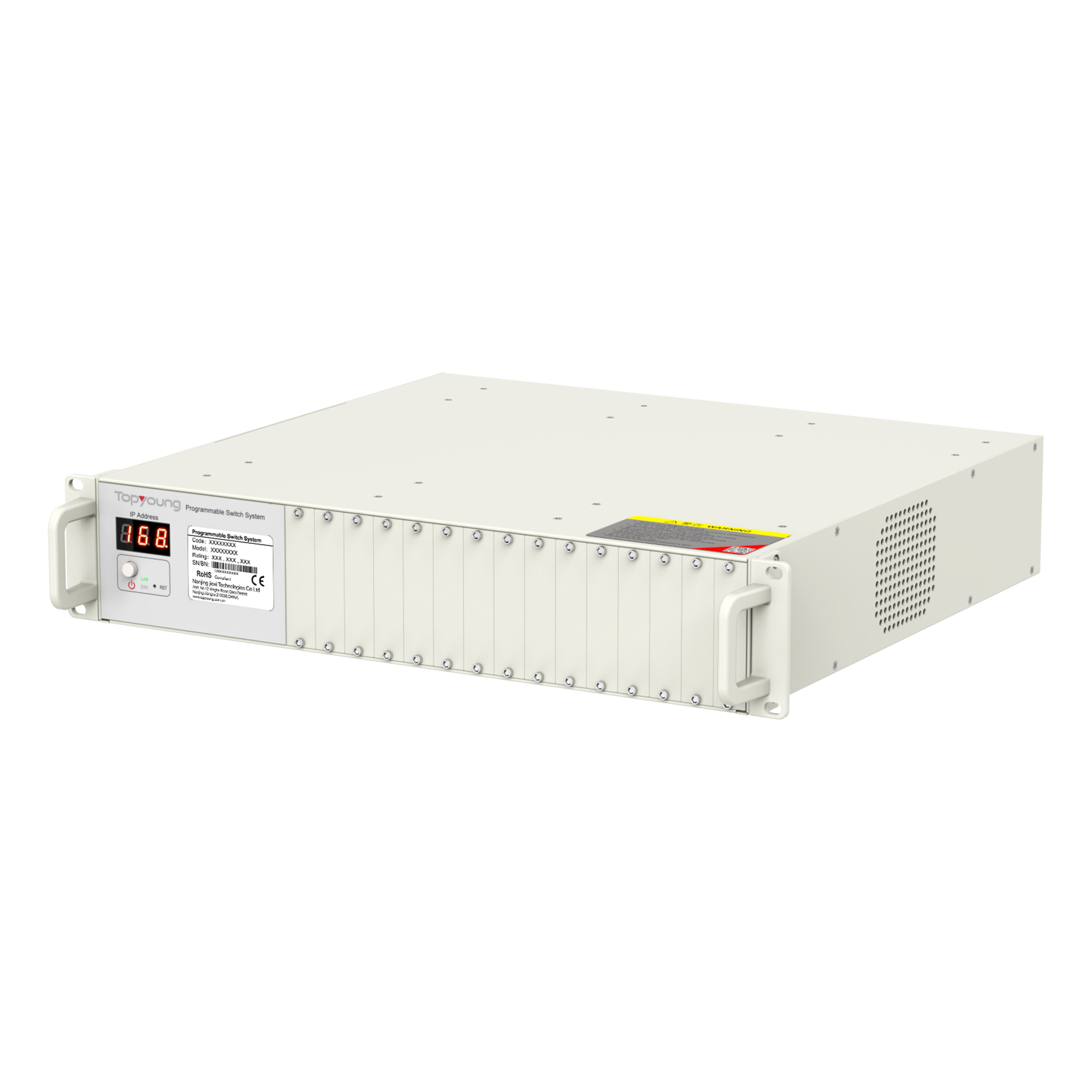

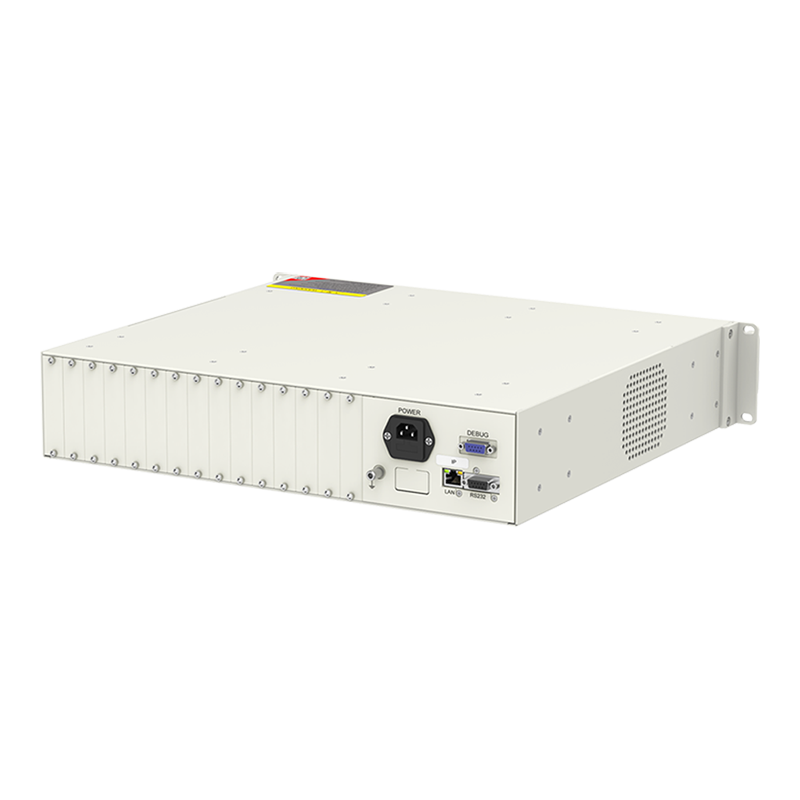

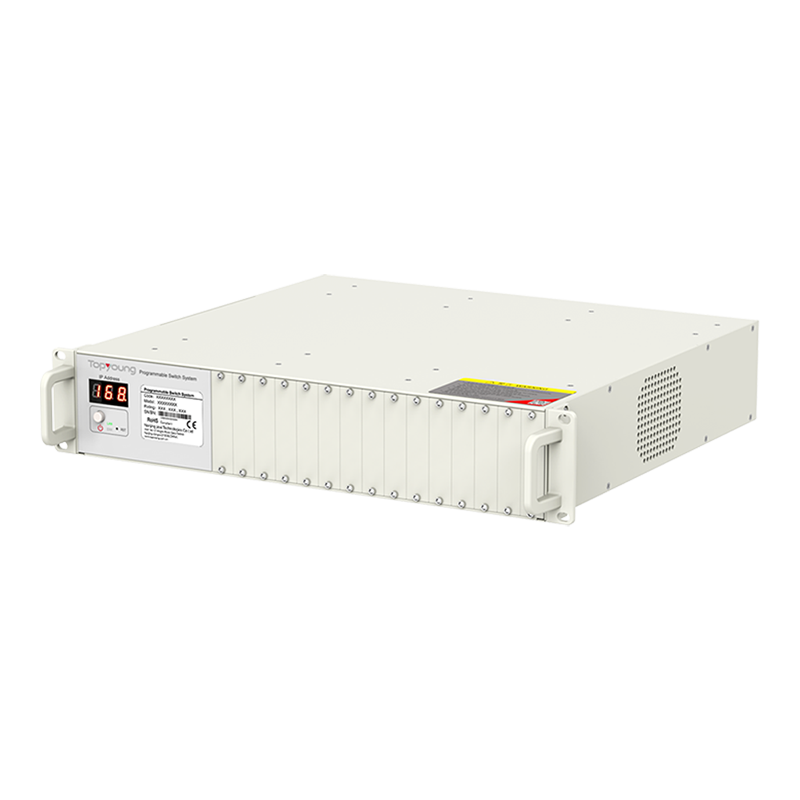

· T722C平台

（ 2U ）

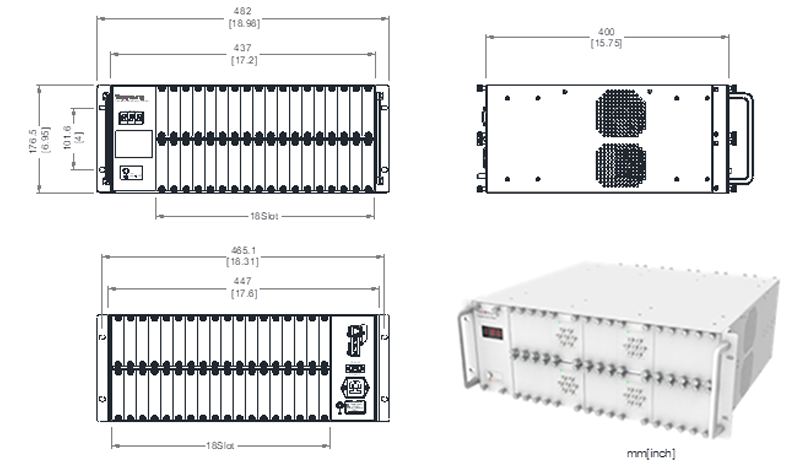

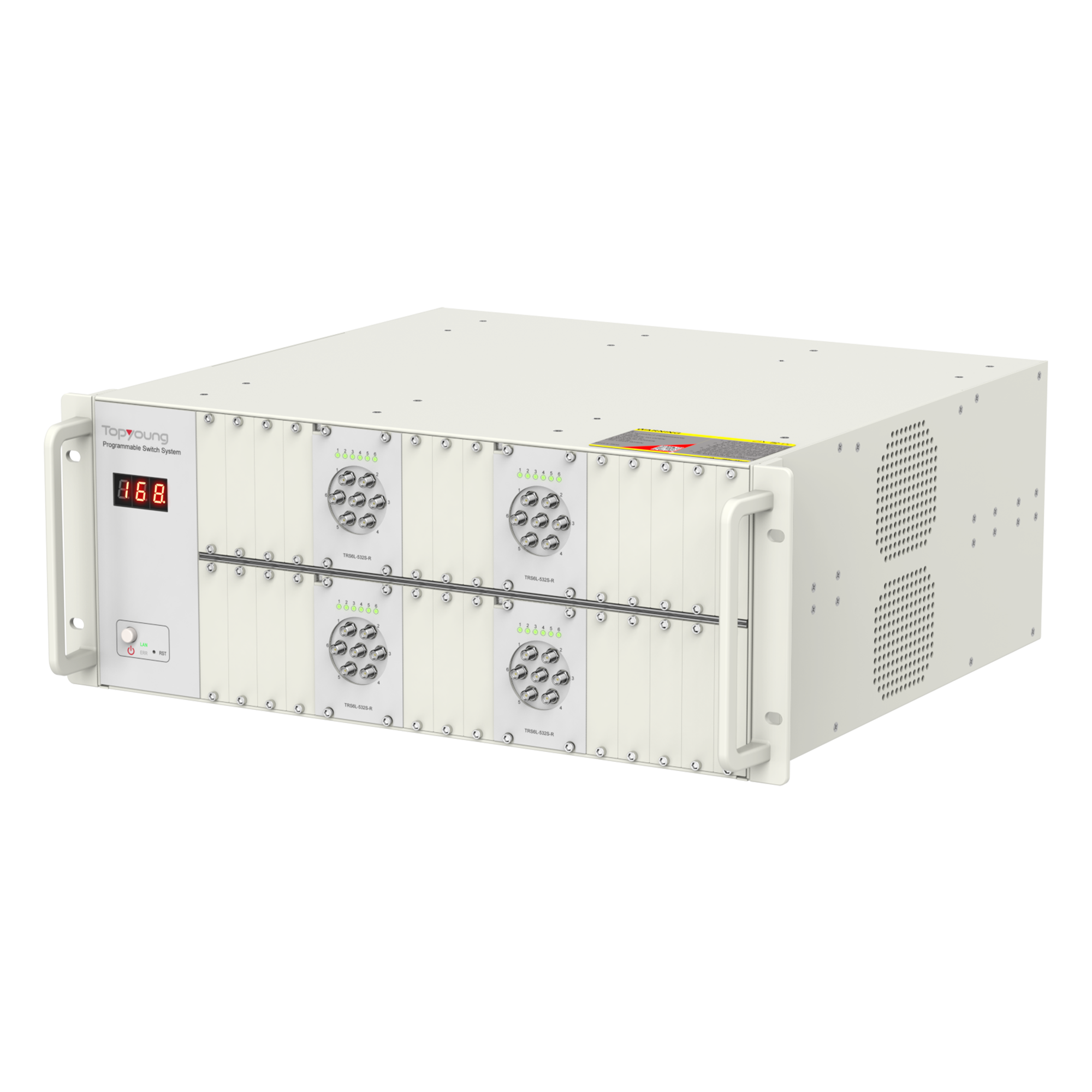

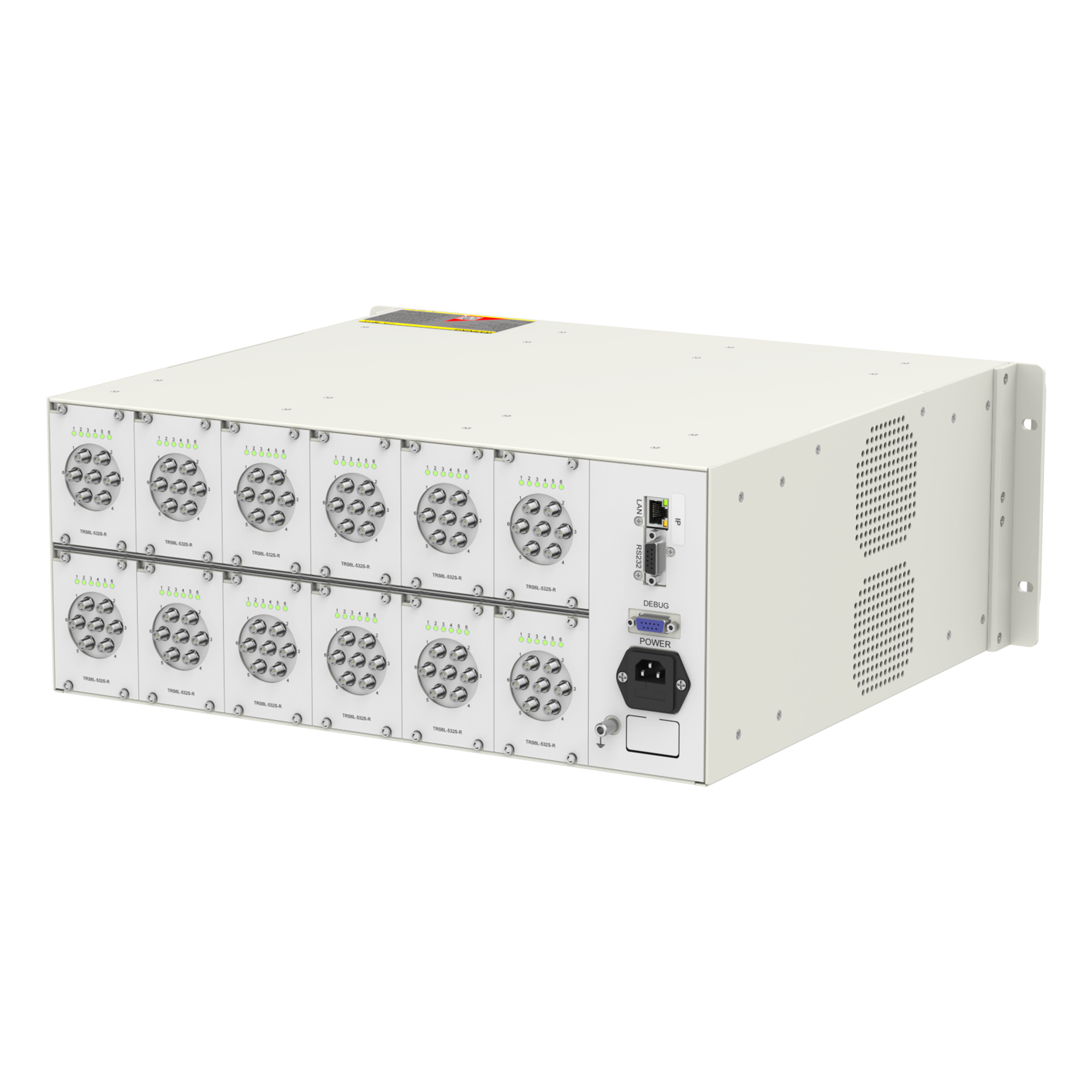

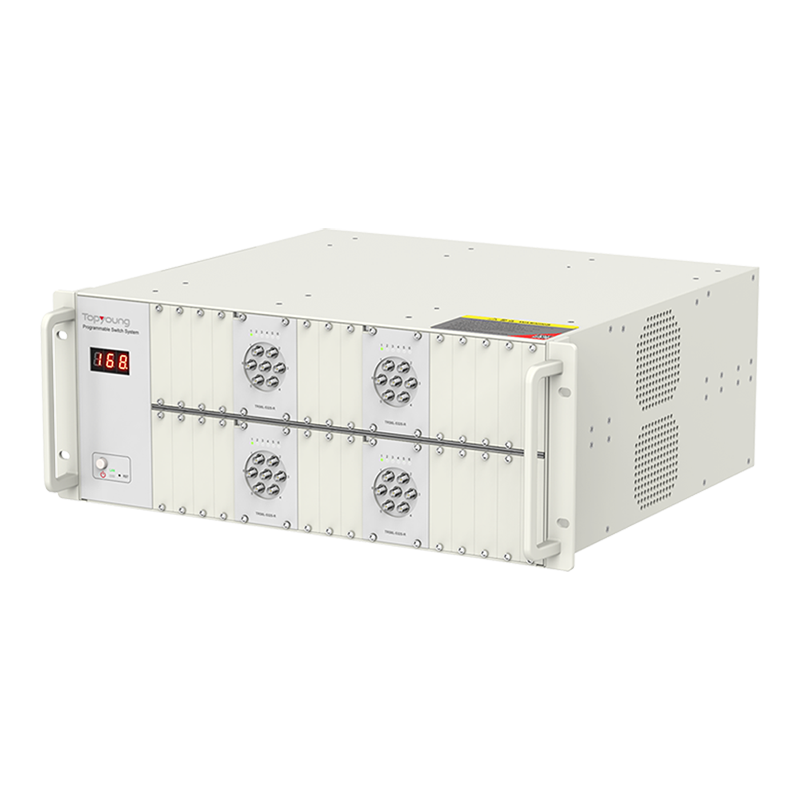

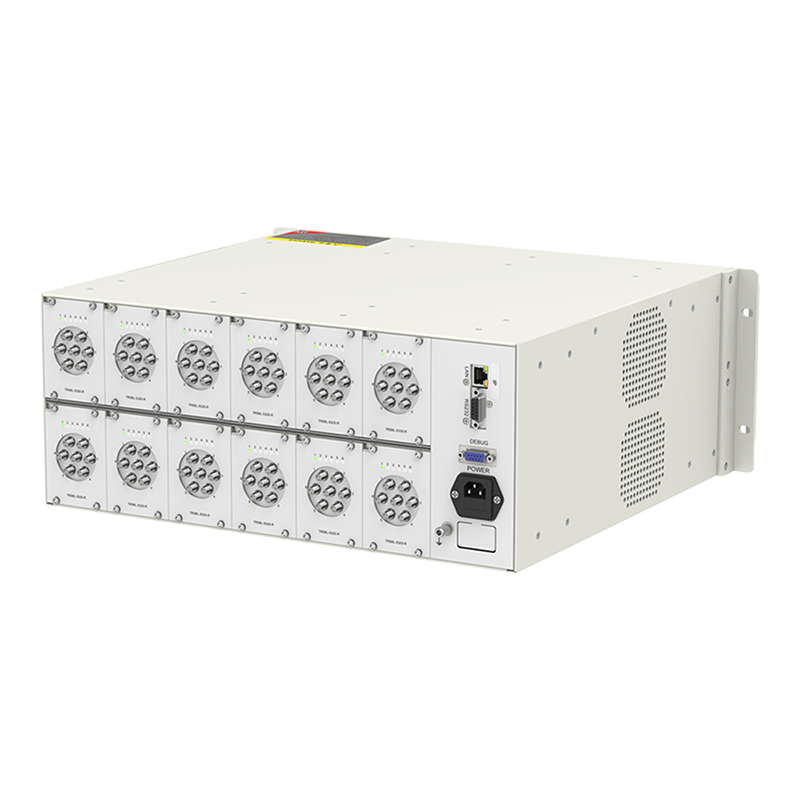

· T722D平台

（ 4U ）
