固定波束模拟系统

浏览量:1847+ 收藏量:1+

▷ 天线的效率更高
▷ 适用在多个频段范围内
▷ 比传统测试节省了大量的时间

下载产品系列技术规格书

规       格
  • NO.01
  • NO.02
  • NO.03
  • NO.04
  • NO.05
  • NO.06
  • NO.07
购买数量
付款方式
预付100%

相关推荐

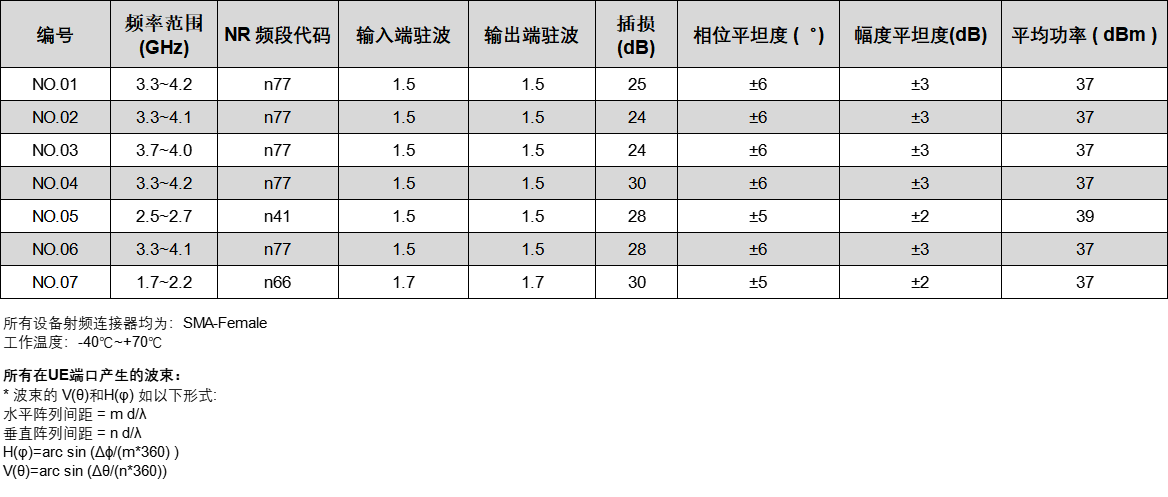

型号频率范围(MHz)NR 频段代码输入端驻波输出端驻波相位平坦度 (゜)幅度平坦度(dB)平均功率 ( dBm )连接器
FBF3342S-32B83.3~4.2n771.51.525±6±337SMA
FBF3341S-32B163.3~4.1n771.51.524±6±337SMA
FBF3740S-32B163.7~4.0n771.51.524±6±337SMA
FBF3342S-64B83.3~4.2n771.51.530±6±337SMA
FBF2527S-64B162.5~2.7n411.51.528±5±239SMA
FBF3341S-64B163.3~4.1n771.51.528±6±337SMA
FBF1722S-64B161.7~2.2n661.71.730±5±237SMA

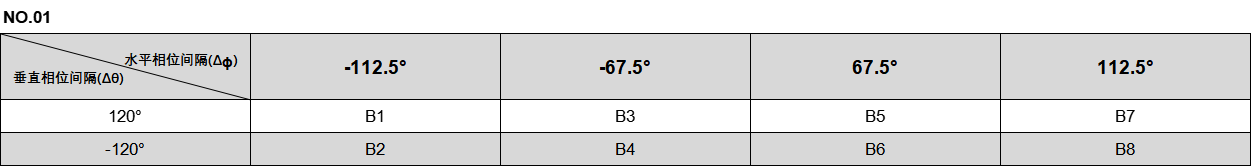

FBF3342S-32B8

垂直相位间隔(△β)                        水平相位间隔(△Φ)-112.5°-67.5°67.5°112.5°
120°B1B3B5B7
-120°B2B4B6B8

FBF3341S-32B16

垂直相位间隔(△β)                        水平相位间隔(△Φ)-157.5°-112.5°-67.5°-22.5°22.5°67.5°112.5°157.5°
120°B1
B5
B9
B23
42°
B3
B7
B11
B15
-42°B2
B6
B10
B14
-120°
B4
B8
B12
B16

FBF3740S-32B16

垂直相位间隔(△β)                        水平相位间隔(△Φ)-157.5°-112.5°-67.5°-22.5°22.5°67.5°112.5°157.5°
120°B1
B5
B9
B23
42°
B3
B7
B11
B15
-42°B2
B6
B10
B14
-120°
B4
B8
B12
B16

FBF3342S-64B8

垂直相位间隔(△β)                        水平相位间隔(△Φ)-120°-67.5°67.5°112.5°
120°B1B3B5B7
-120°B2B4B6B8

FBF2527S-64B16

垂直相位间隔(△β)                        水平相位间隔(△Φ)-157.5°-112.5°-67.5°-22.5°22.5°67.5°112.5°157.5°
120°B1
B5
B9
B13
42°
B3
B7
B11
B15
-42°B2
B6
B10
B14
-120°
B4
B8
B12
B16

FBF3341S-64B16

垂直相位间隔(△β)                        水平相位间隔(△Φ)-157.5°-112.5°-67.5°-22.5°22.5°67.5°112.5°157.5°
120°B1
B5
B9
B13
42°
B3
B7
B11
B15
-42°B2
B6
B10
B14
-120°
B4
B8
B12
B16

FBF1722S-64B16

垂直相位间隔(△β)                        水平相位间隔(△Φ)-157.5°-112.5°-67.5°-22.5°22.5°67.5°112.5°157.5°
72°B1
B5
B9
B13
18°
B3
B7
B11
B15
-18°B2
B6
B10
B14
-72°
B4
B8
B12
B16

固定波束模拟系统是一种应用于基站和移动终端之间的测试系统,通过固定波束矩阵形成一种网络。固定波束模拟系统是一种多输入多输出的矩阵网络,利用混合接头和固定移相器组合起来的天线波束形成网络通过固定波束矩阵可以形成多个波束,每个波束都能获得整个天线面的增益,天线的效率更高,广泛应用于通信和雷达系统中。

固定波束系统适用在多个频段范围内 ,并且有丰富的输入输出形式,包括 32进8出、32进16出、64进8出 和 64进16出。这套系统极大地方便了设备厂商的测试,且比传统测试节省了大量的时间。
